Install and connect indicator light as follows:
-

in underdash trim panel, mark and drill a 9 mm hole approx. 30 mm (13/16 in.) directly below cold-start cable

-

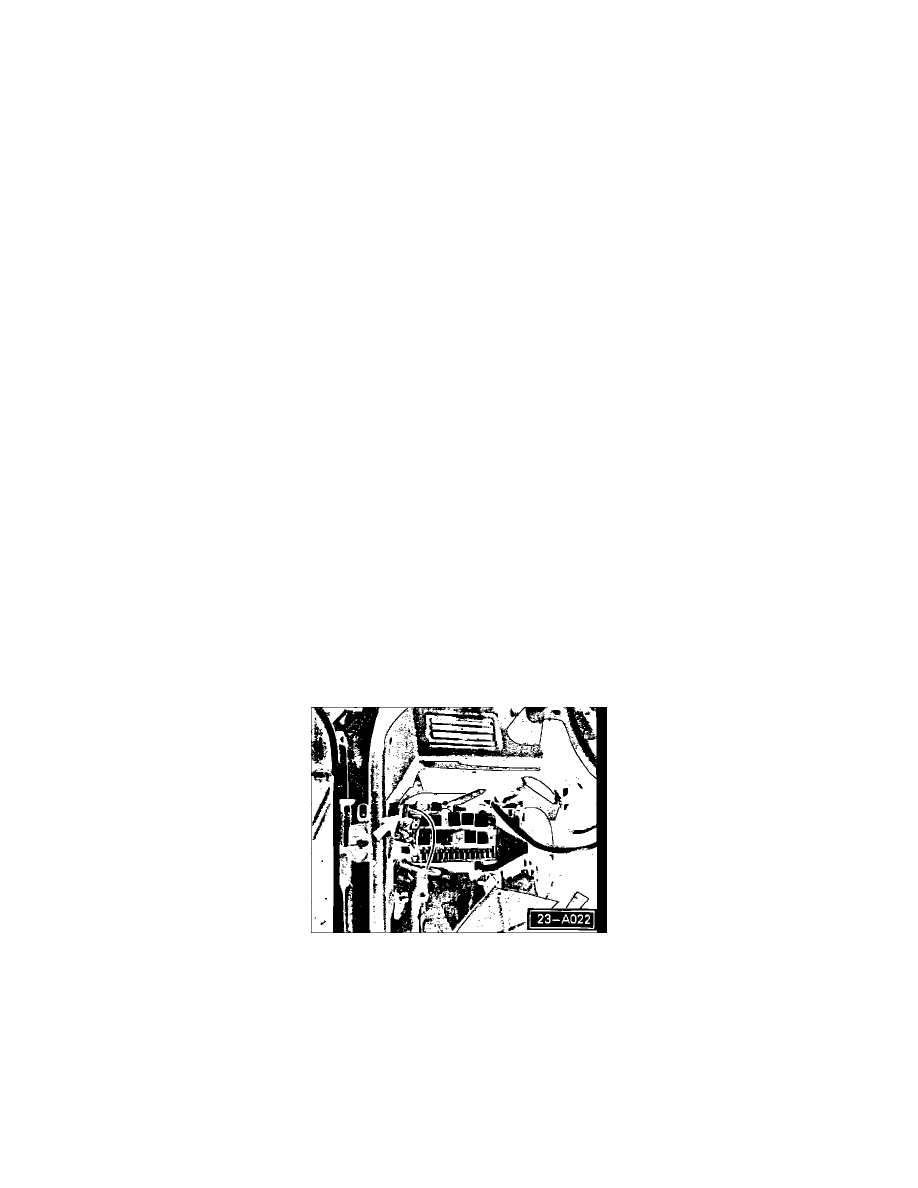

mount indicator light (arrow) and connect both yellow and white wires (included in Kit) to indicator light

-

attach double connector to terminal 15 of control unit

-

connect white wire from light to one male terminal of double connector on terminal 15 of control unit

-

connect yellow wire from light to terminal 31b of control unit

-

connect black wire (included in Kit) to remaining male terminal of double connector on terminal 15 of control unit
