Side Air Bag: Service and Repair
Side Airbag Unit (Standard Seat), Removing and Installing

Side Airbag Unit, Removing And Installing

WARNING!
Before starting work on seats, connect VAS 5094 airbag adapter.

Removing

-

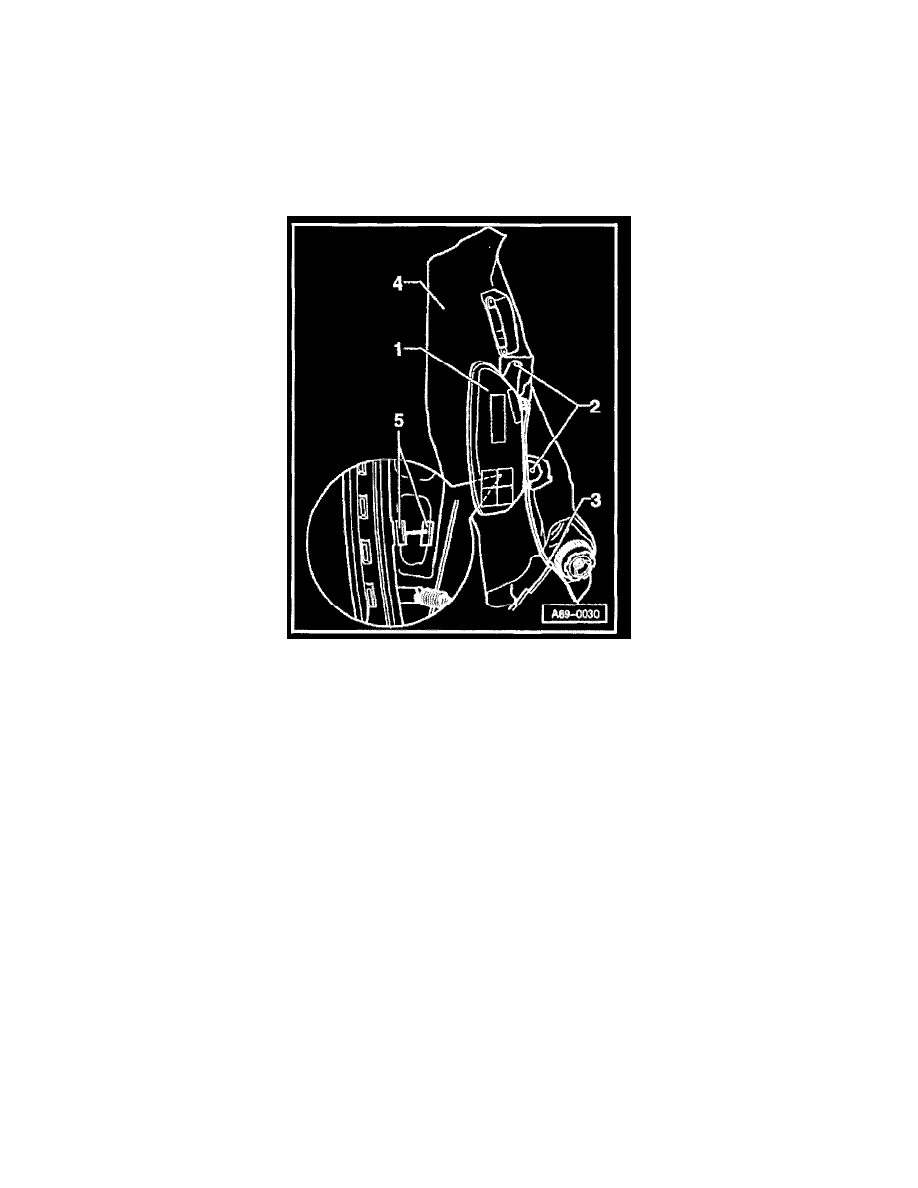

Remove bolts -2- (2x).

WARNING!

-

Do NOT reuse bolts -2-. Replace the metal bolts with M5 bolts and nuts supplied.

-

Drill mounting holes to 5.5 mm.

-

Tightening torque: 5.5 Nm (49 in. lb)

NOTE:  Illustration is shown without anti-crush fleece.

-

Carefully disconnect side airbag -1- at retaining clip -5-.

-

Remove side airbag -1-.

-

Place airbag unit on appropriate surface with impact padding facing up.

Installing
