Headlamp Alignment Actuator: Service and Repair
Instrument Panel Lamps and Switches

Headlamp Adjuster

Observe notes on contact corrosion. Refer to => [ Contact Corrosion ] See: Service Precautions.

Removing

-

Remove light switch. Refer to => [ Headlamp Switch ] See: Instrument Panel, Gauges and Warning Indicators/Instrument Cluster / Carrier/Service
and Repair/Removal and Replacement/Instrument Panel Lamps and Switches/Headlamp Switch.

-

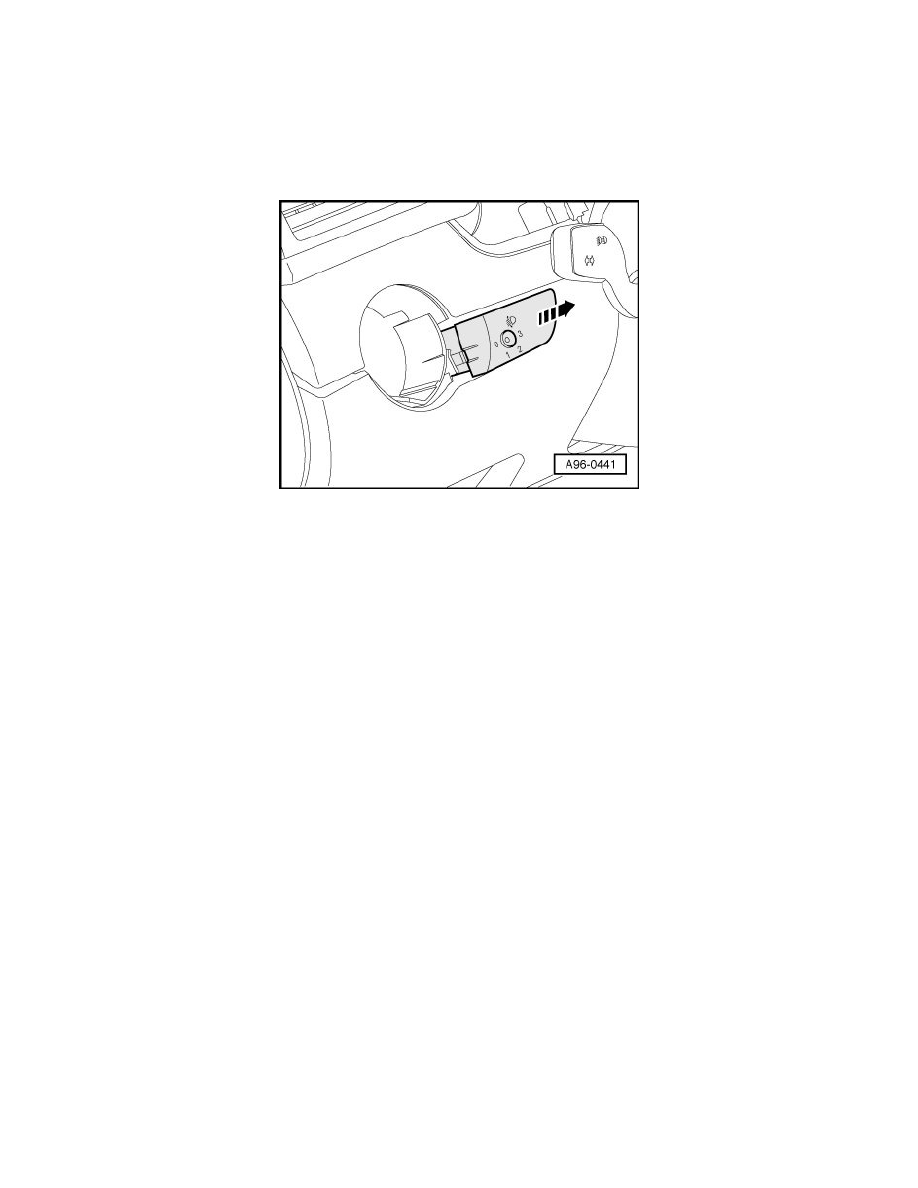

Reach through the opening for the lamp switch and press the headlamp adjuster or "coming home" switch out of the switch housing.

-

Unplug connector.

Installing

Install in reverse order of removal, observing the following:

-

Install light switch. Refer to => [ Headlamp Switch ] See: Instrument Panel, Gauges and Warning Indicators/Instrument Cluster / Carrier/Service
and Repair/Removal and Replacement/Instrument Panel Lamps and Switches/Headlamp Switch.
