Power Seat Motor: Service and Repair
Seat Height Adjustment Unit

Seat Height Adjustment Unit

Special tools, testers and auxiliary items required

‹› Torque Wrench (V.A.G 1410)

‹› Engine and transmission holder (VAS 6095)

‹› Fixture for seat repair (VAS 6136)

Removing

-

Remove seat => [ Seat ].

-

Mount the fixture for seat repair (VAS 6136) on the engine and transmission holder (VAS 6095).

-

Attach the front seat to the fixture for seat repair (VAS 6136).

-

Remove the seat pan => [ Seat Pan ].

-

Remove the front backrest => [ Backrest ].

-

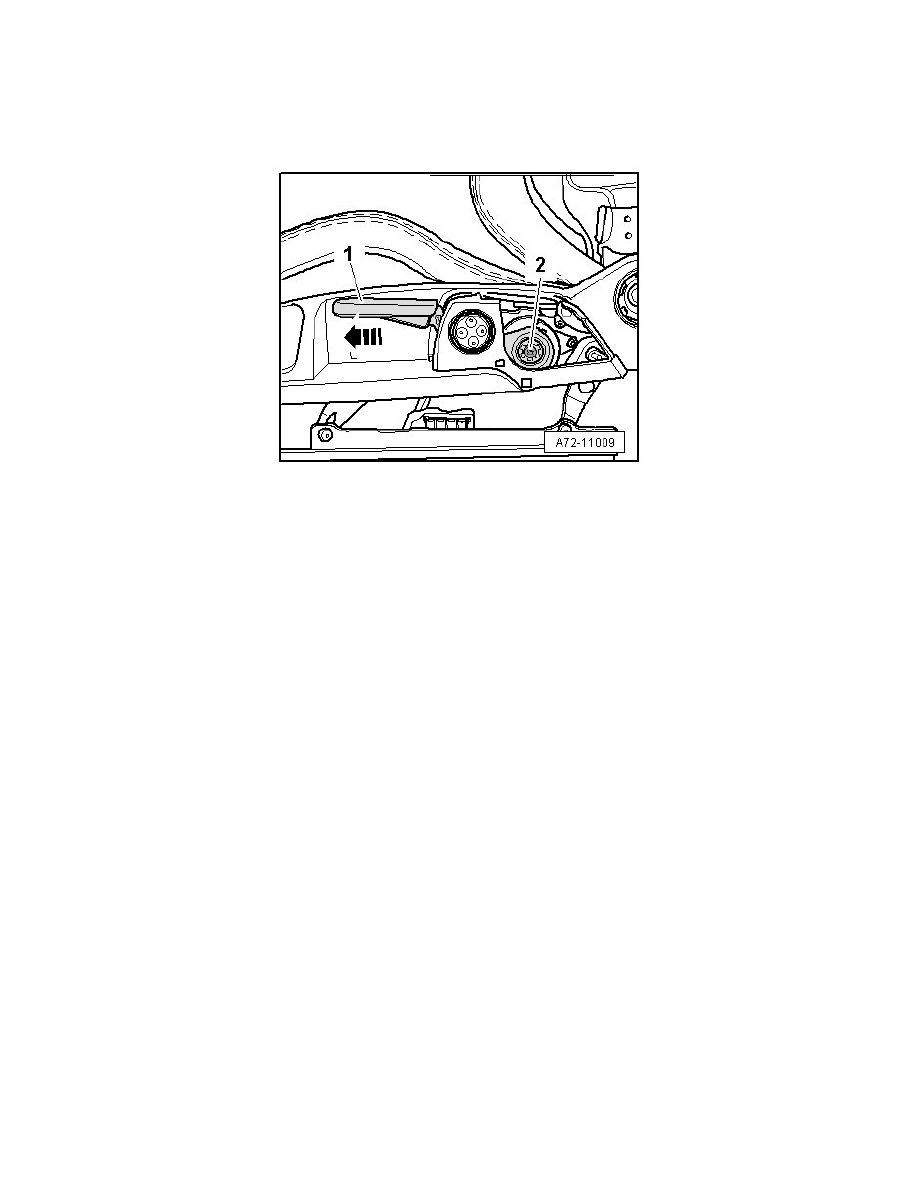

Remove the bolt - 3 -.

-

Remove the bolts - 2 - and - 4 -.

-

Remove the seat height adjustment unit - 5 - and retaining plate - 1 -.

Installing

‹› Tightening specifications => [ Seat Height Adjustment Unit Assembly Overview ] See: Service and Repair/Removal and Replacement/Bucket

Seats Overview.
