Remove rear center console => [ Rear Center Console ] See: Rear Center Console.

-

Remove front center console => [ Front Center Console ] See: Front Center Console.

-

Remove center console frame => [ Center Console Frame ].

Vehicles with front center armrest:

-

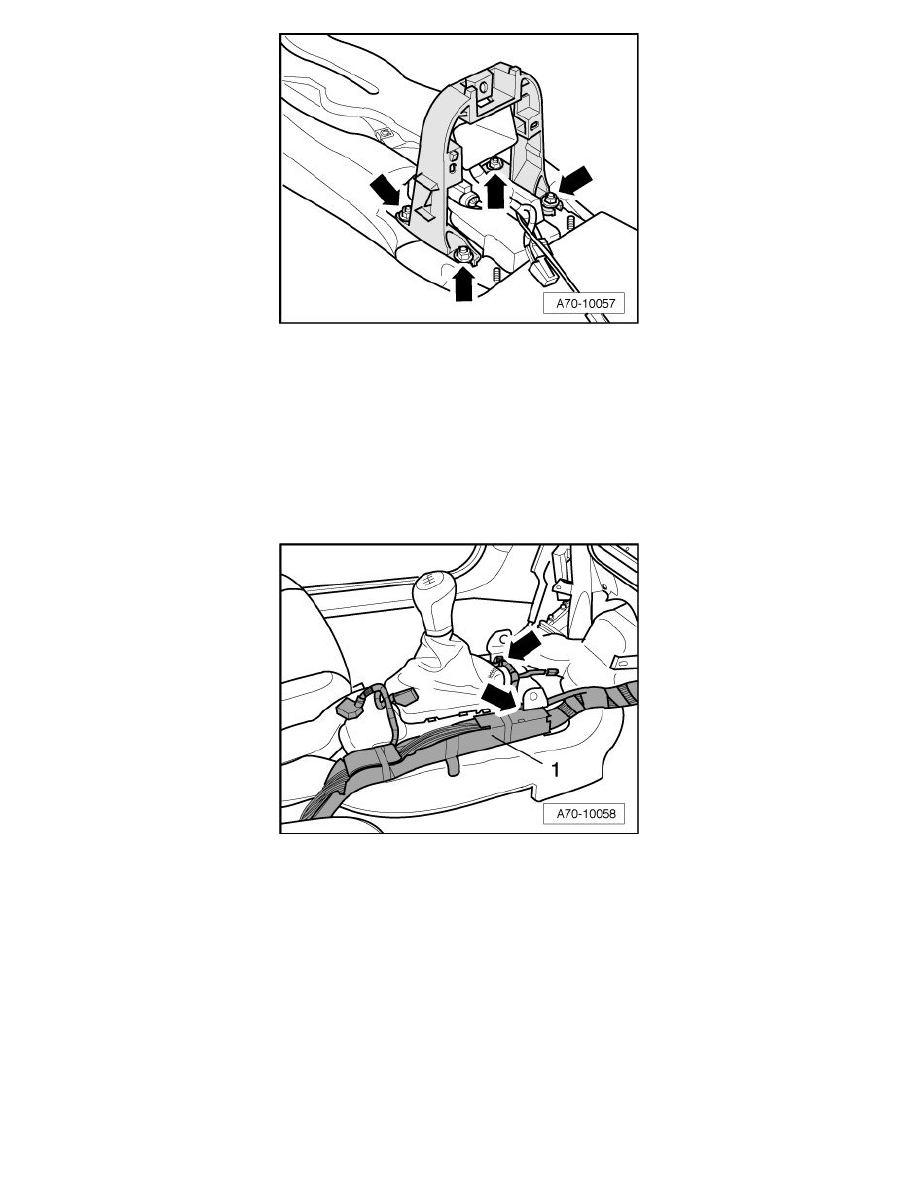

Remove nuts - arrows - and remove front center armrest support base.

All:

-

Remove cable channel - 1 - from air duct.

-

Disconnect electrical lines from brackets with Pry Lever (80-200) on places indicated with - arrows -.

-

Lift rear air duct - arrow 1 - and remove from A/C unit - arrow 2 -.
