Seat Heater: Service and Repair
Backrest Heating Element

Backrest Heating Element

Removing

-

Remove seat => [ Seat ] See: Service and Repair/Removal and Replacement/Bucket Seats.

-

Remove the backrest => [ Seat Pan ] See: Service and Repair/Removal and Replacement/Bucket Seats.

‹› Electrical wiring harness must not be loosened at seat pan.

‹› Set aside backrest toward rear on soft surface.

-

Remove backrest cover and upholstery => [ Backrest Cover and Upholstery ].

-

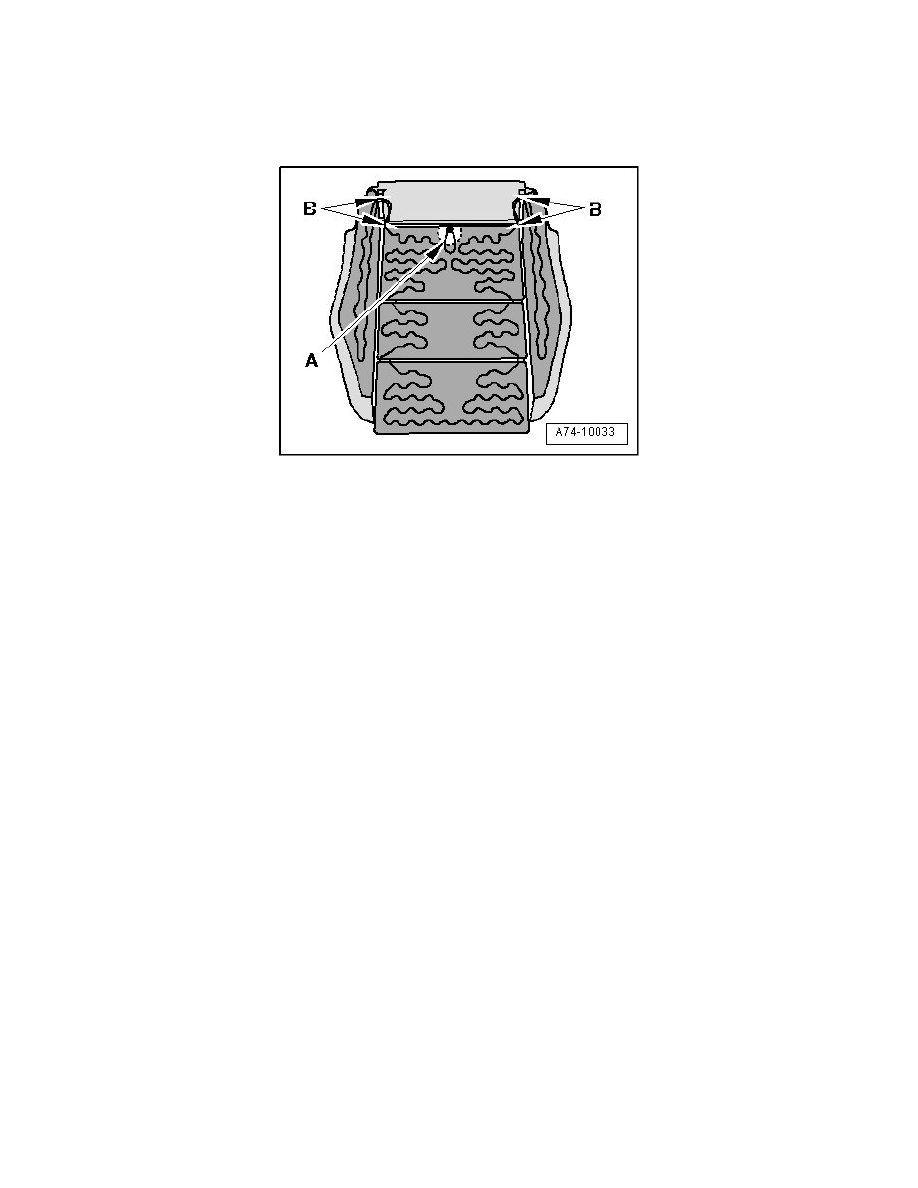

Cut out area - A - with electrical connection wire from old heating element.

-

Remove old electrical connection wire.

-

Disconnect electrical wire connections to heating elements at backrest bolsters at positions - B -.

-

Disconnect electrical connection wires to upper backrest heating element at positions - C -.

Installing

-

Align new heating element on backrest surface, remove protective foil and glue new heating element to same positions as old heating elements.

-

    Route connecting wires to backrest bolsters through openings in seat cushion without crossing.
