Fuel Pressure Release: Service and Repair

Before Opening High Pressure Fuel Injection System

CAUTION!
The fuel injection system is separated into a high-pressure section (max. approximately 120 bar) and a low-pressure section
(approximately 6 bar).

Before opening high pressure components such as removing the high pressure pump, fuel rail, fuel injectors or fuel pipes, reduce the fuel
pressure in the high pressure area to approximately 6 bar. The procedure for this is as follows.

Special tools, testers and auxiliary items required

‹› Vehicle Diagnostic, Testing, and Information System (VAS 5051B)

High fuel pressure, reducing

-

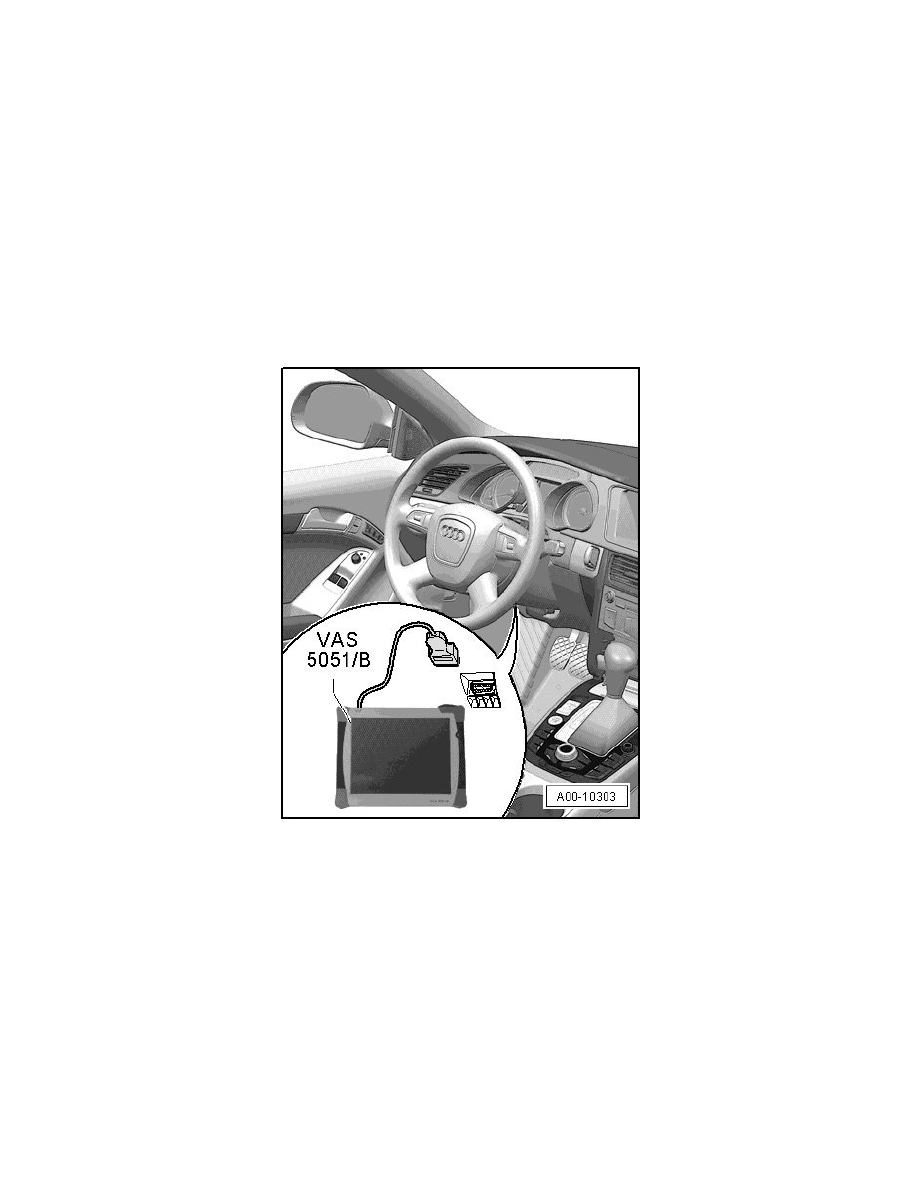

Connect Vehicle Diagnostic, Testing, and Information System (VAS 5051B).

-

Start engine and run at idle speed.

-

Select "engine electronics" in OBD.

-

Then select "Measured values" read out.

-

Select measured value block 140.

-

With the engine running in idle, the fuel pressure will be displayed in display field 3.

‹› Specified value: between 35 and 45 bar

-

Remove the right instrument panel cover..

-

Remove the Fuel Pump Control Module (J538) fuse in the fuse panel with the engine idling.
