Engine Oil Check Valve: Service and Repair
Oil Check Valve and Spray Nozzle Valve, Removing and Installing

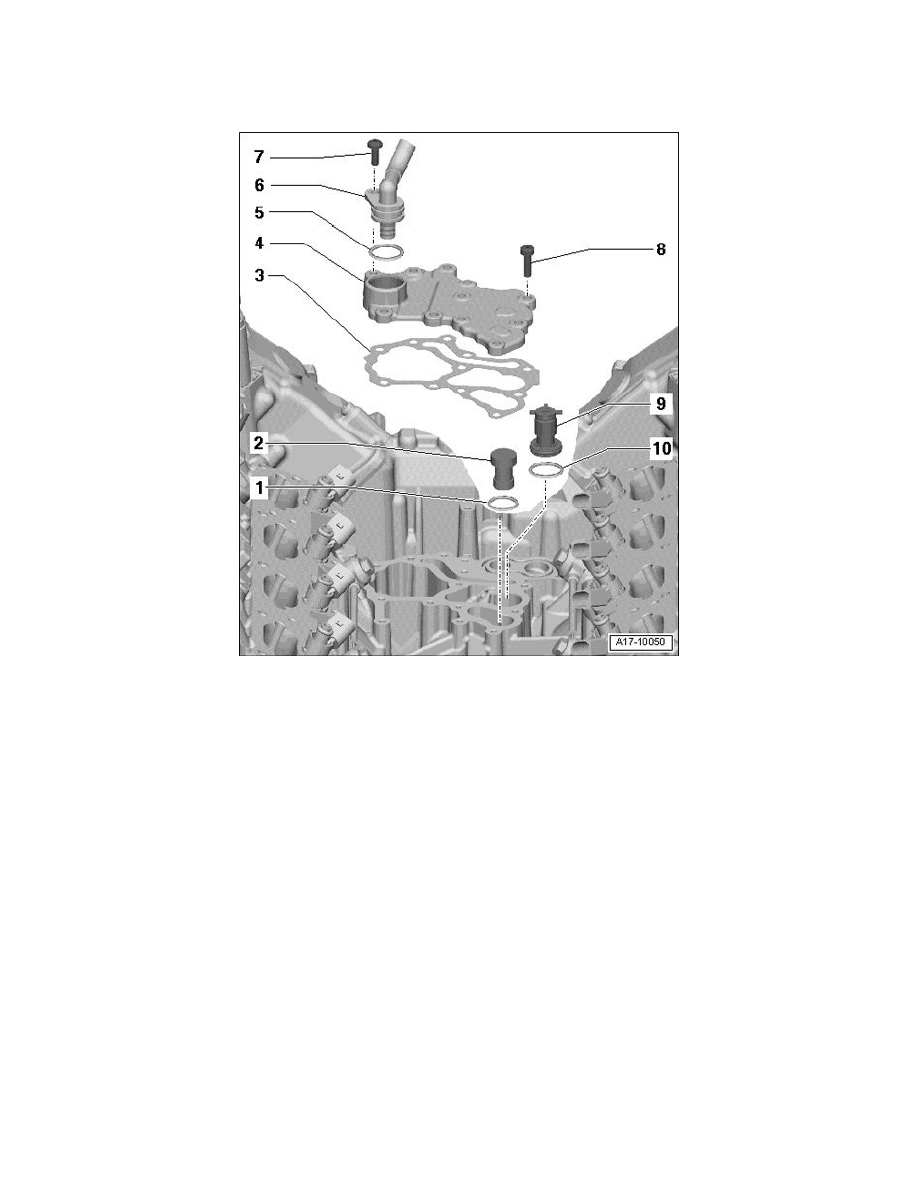

Oil check valve and spray nozzle valve, removing and installing

Note:
^

If irregular valve noises disappear after a long drive but always return on short drives, oil check valve must be replaced.

Removing

-

Remove intake manifold.

-

Remove bolts - 1, 4, 5, 6, 7 - on high pressure line retaining clamps.

-

Disconnect electrical harness connectors at fuel injectors.

-

Remove high pressure lines - 2 and 9 - from connections on fuel rail.

-

Remove high pressure lines - 3 and 8 - from connections on fuel rail. To do this, counter-hold at hex head with and open-end wrench and loosen
union nut.

-

Remove high pressure lines.

-

Remove bolts - arrows -.

-

Remove cover - 2 - with crankcase ventilation hose - 1 -.

-

Remove seal.

-

Remove oil check valve - 1 - and spray nozzle valve - 2 -.

Installing

^

Tightening torques see Oil check valve and spray nozzle valve, assembly overview.
