Audi Workshop Service and Repair Manuals

Oil Pressure Sender: Testing and Inspection
Oil Pressure and Oil Pressure Switch F1, Checking

Oil pressure and oil pressure switch F1, checking

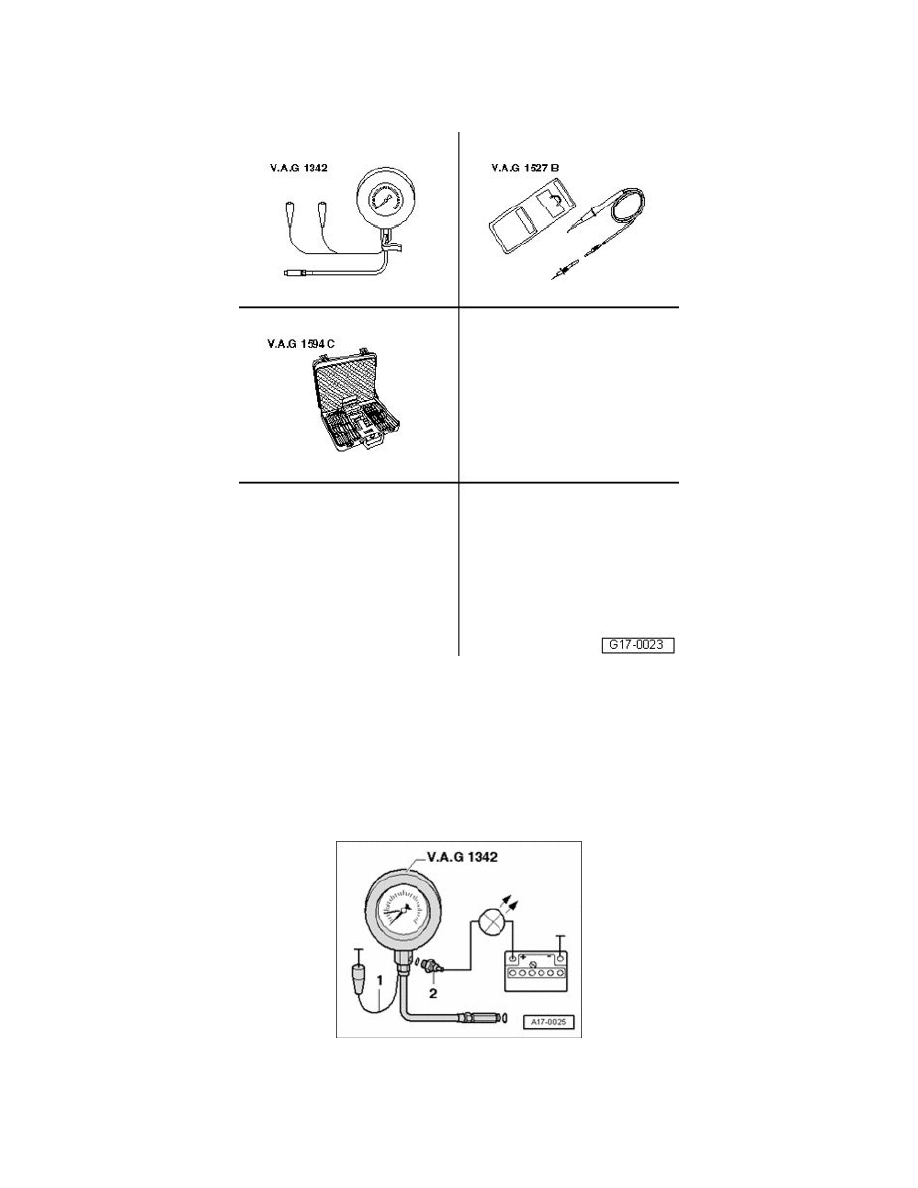

Special tools, testers and auxiliary items required

^

Oil pressure gauge V.A.G 1342 with adapter V.A.G 1342/14

^

Voltage tester V.A.G 1527B

^

Connector test set V.A.G 1594C

Work procedure

^

Oil level OK

^

Engine oil temperature approximately 80°C.

-

Remove Oil Pressure Switch F1.

-

Connect oil pressure gauge V.A.G 1342 with adapter V.A.G 1342/14 to hole for oil pressure switch.

-

Install oil pressure switch - 2 - into oil pressure gauge V.A.G 1342.

-

Place brown wire of oil pressure gauge on Ground (GND) ("").

Oil pressure switch, checking
