Fuel Gauge: Customer Interest
Service

The following components must be replaced and repaired per the instructions in this TSB.

1. Start by obtaining repair kit 4F0 298 200 B (includes 1X wires for suction jet pump, 1X adapter cable, 6x connectors).

2. Remove the electric fuel pump with fuel level sender G.

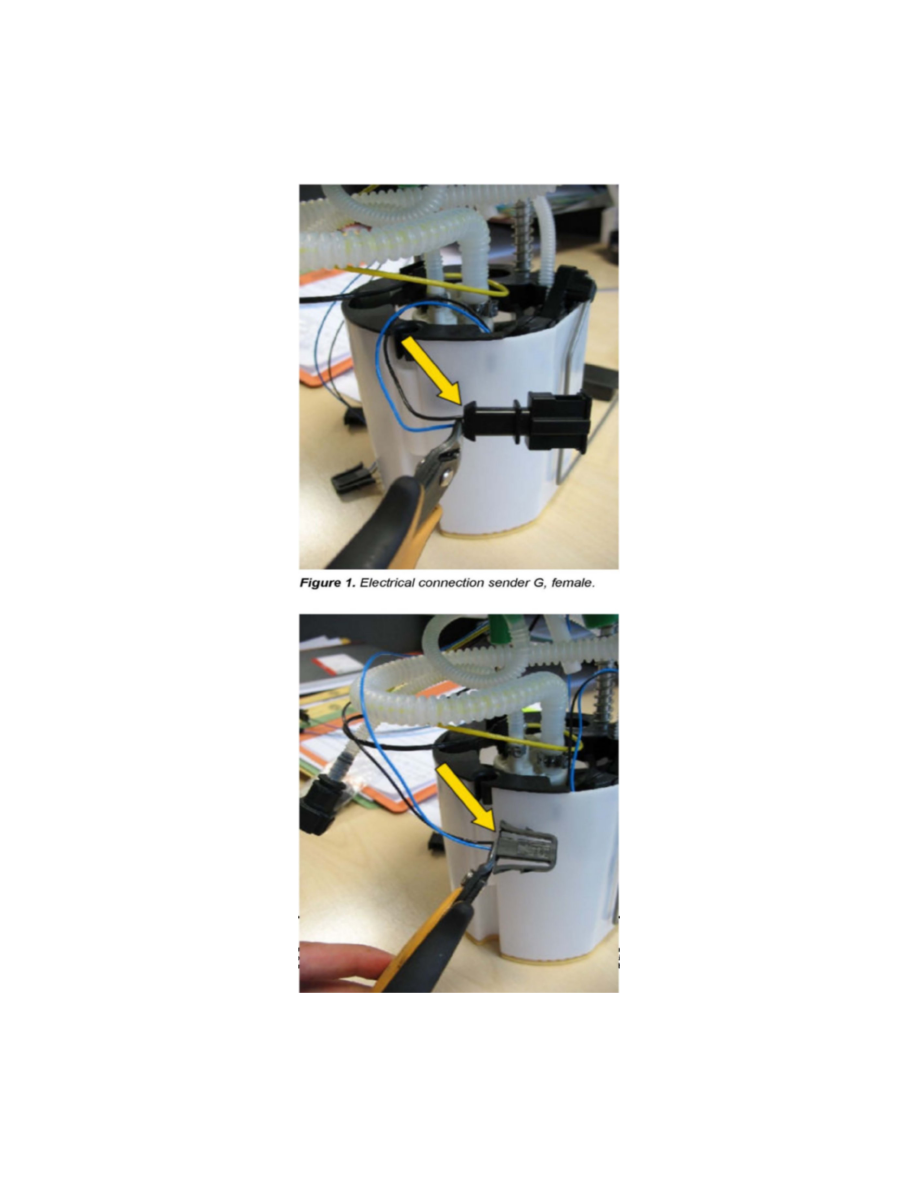

3. Cut the electric cables of the connector to and from sender G directly behind the plug (Figures 1 and 2).

4. Connect the two blue wires with the connector as described below.
