Fuse Block: Service and Repair
Relay Fuse Panel, Driver's Side

Relay Fuse Panel, Driver's Side

Removing

-

With ignition switched off, disconnect battery Ground (GND) wire. Refer to => [ Battery, Disconnecting and Connecting ] See: Starting and
Charging/Battery/Service and Repair/Battery.

-

Remove lower instrument panel cover on driver's side.

-

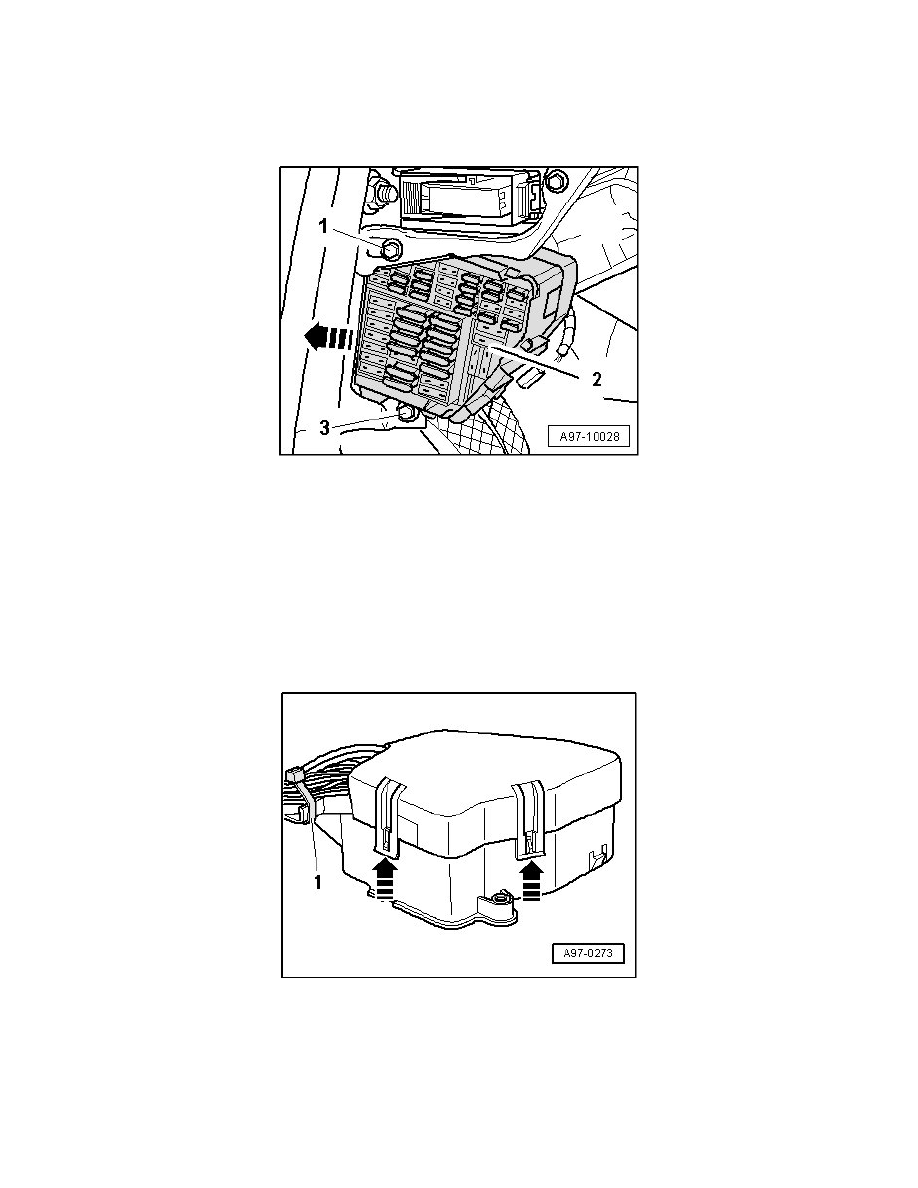

Remove nuts - arrows - and remove Vehicle Electrical System Control Module (J519) - item 2  - with wires connected.

-

Remove relay and fuse panel - 1 -.

If necessary, proceed with work steps.

-

Unclip fuse panel at relay and fuse panel.

-

Disconnect relays and unclip respective relay carrier.

‹› For the exact assignment of the relay and fuse panel behind instrument panel on driver's side, refer to the current wiring diagram. Wiring diagrams,

Troubleshooting & Component locations.

Installing

Install in reverse order of removal, observing the following:

-

Install lower instrument panel cover on driver's side.

-

Connect battery. Required actions, refer to => [ ] See: Starting and Charging/Battery/Service and Repair/Battery.

Tightening Specifications
