Service kit, installing

NOTE:  The hard foam insert in the crease is not included in the service kit. Therefore, reuse the hard foam insert again in the seat crease.

-

Guide Seat Occupied Recognition Pressure Sensor G452 and Seat Occupied Recognition Control Module J706 from above through seat
pan without disconnecting connectors.

-

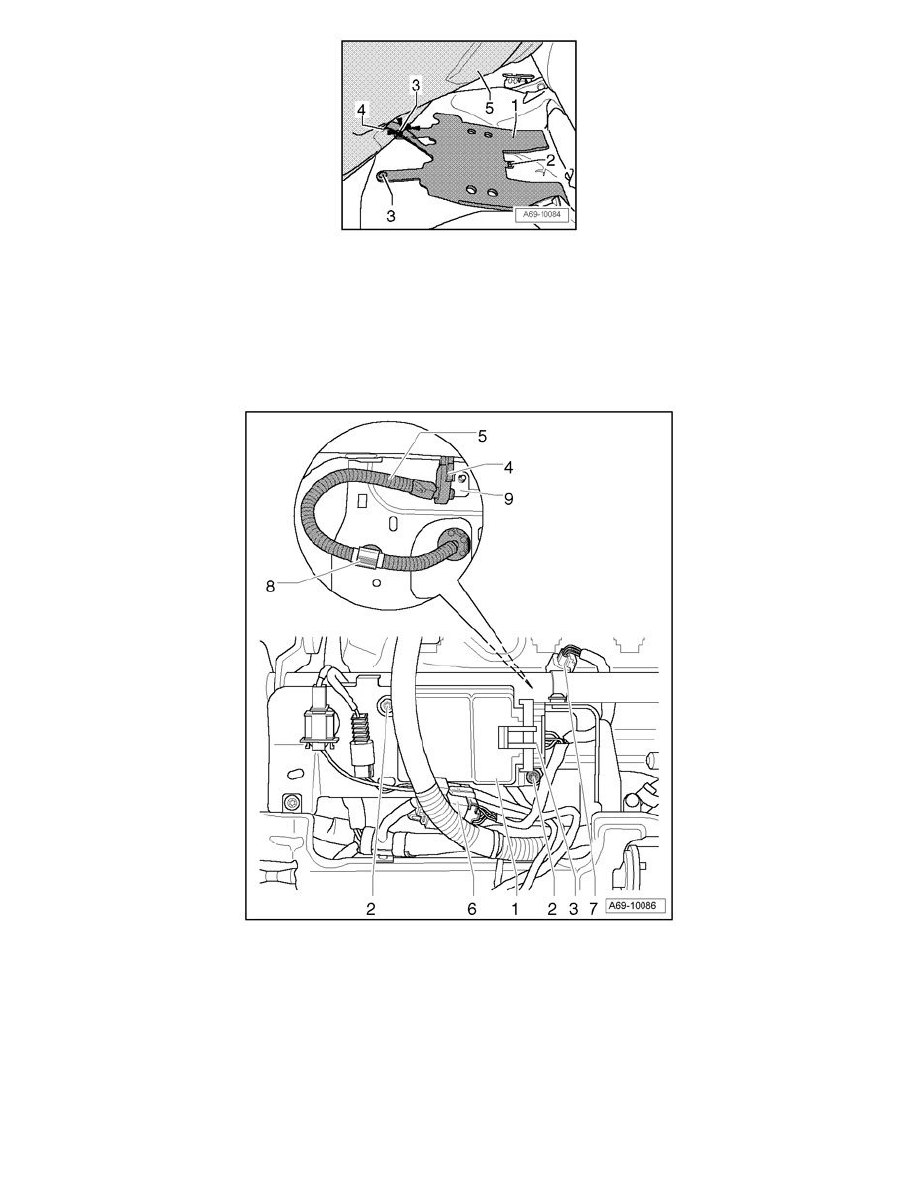

Pull the crease between seat pan and Seat Occupied Recognition Mat - 1 - so that it is smooth (free of folds).

-

Secure the Seat Occupied Recognition Mat - 1 - with the clips - 2 - and - 3 - (Qty. 2).

1

-

Seat Occupied Recognition Control Module J706

Installing
-

Secure Seat Occupied Recognition Pressure Sensor G452 - 4 - on bracket - 9 -.

-

Secure Seat Occupied Recognition Control Module J706 with bolts - 2 - (Qty. 2) to 2.5 Nm.

-

Connect harness connector - 6 -.

-

Upholster the seat pan, thereby all upholstery clips must be attached and be installed at the original position:
-

Standard seat: Standard seat, Sports seat.

-

Electric seat: Standard seat Sports seat.

Further installation is performed in the reverse order of removal.
