Checking voltage supply

-

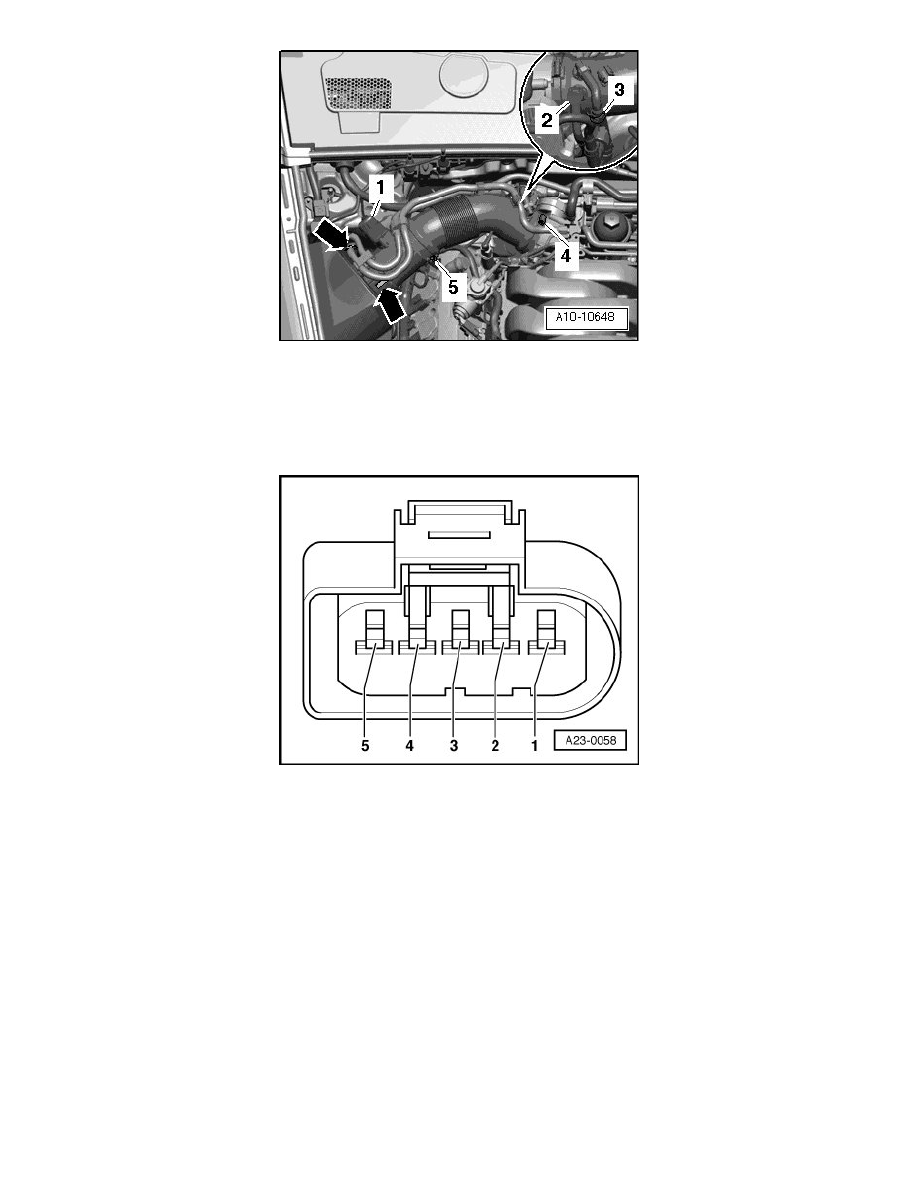

Using a multimeter, check the Mass Air Flow (MAF) Sensor (G70)/Intake Air Temperature (IAT) Sensor (G42) electrical harness connector
terminal 2 to engine Ground (GND) for voltage.

-

Crank the engine.

Specified value: battery voltage.

-

Switch the ignition off.

If specified value was not obtained:

-

Check the Mass Air Flow (MAF) Sensor (G70)/Intake Air Temperature (IAT) Sensor (G42) electrical harness connector terminal 2 to the Engine
Component Power Supply Relay (J757) socket 2/87 for an open circuit.

Specified value: 1.5 ohms max.

If no malfunction is detected in the wiring and if the voltage supply was OK:

Checking electrical circuit

If the manufacturers test box is being used. Perform the following step.

-

Install the test box.

If the manufacturers test box is not being used. Perform the following step.
