Power Distribution Module: Service and Repair
Vehicle Electrical System Control Module 2

Vehicle Electrical System Control Module 2

Component location: Beneath central tube for instrument panel at bulkhead.

Removing

-

If the control module was replaced, select the "Replace" function for the respective control module in "Guided Fault Finding" or " Guided
Functions" Vehicle diagnosis, testing and information system VAS 5051.

-

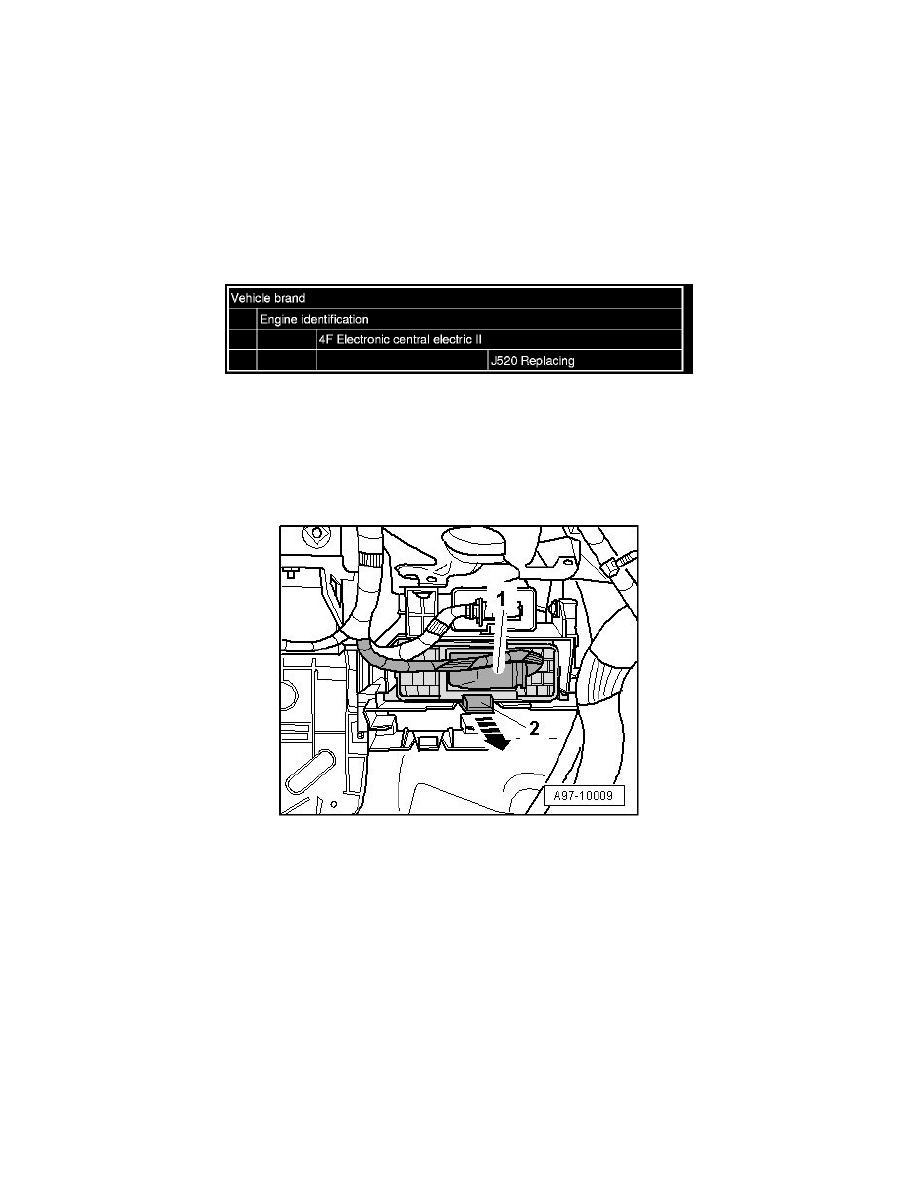

Select the function or path:

-

Follow further instructions on display of (VAS 5051B).

-

Switch off ignition and remove ignition key.

-

Remove glove compartment.

-

Press clip - 2 - aside - arrow - and pull Vehicle Electrical System Control Module 2 (J520) out of retaining frame.

-

Disconnect electrical connector - 1 -.

Installing

Install in reverse order of removal, observing the following:

-

Install glove compartment.
