Transmission Mode Indicator - A/T: Service and Repair

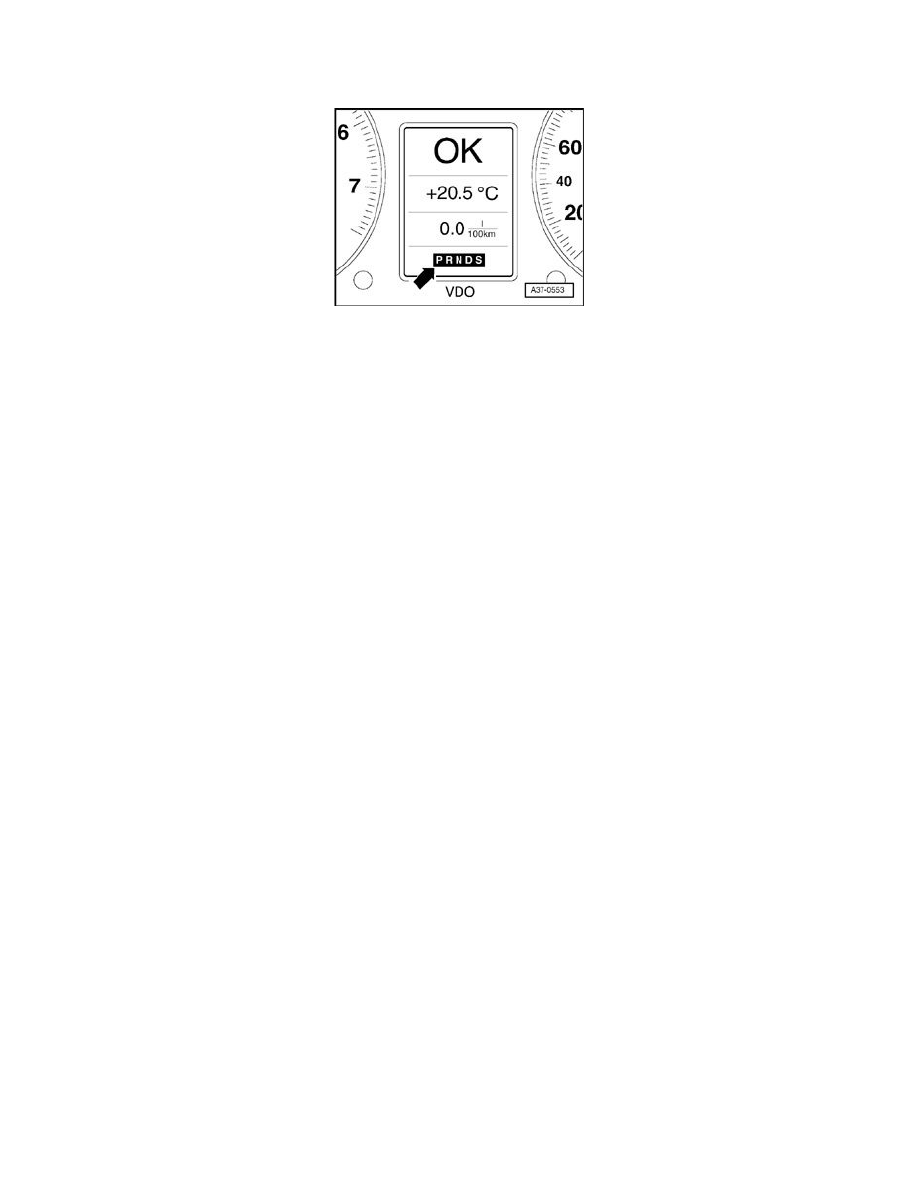

Selector Lever Transmission Range (TR) Position Display Y26, removing and installing 09L, 6 Speed AWD A/T

Removing

-

Shift selector lever to position "N"

-

Unclip the retaining frame for selector lever boot - 1 - from center console and lift off arrows -.

-

Turn up selector lever boot.

-

Release retaining spring - 2 - and detach Selector Lever Transmission Range (TR) Position Display Y26 - 1 -. arrow -.

-

Disconnect electrical connector.

Installing

Perform installation in reverse sequence of removal.
