Rear Vision Camera: Description and Operation

Rearview Camera System

The rear view camera system assists the driver during back-up driving by providing the driver with an image of the traffic situation behind the vehicle
via the Front Information Display Control Head (J685).

The rear view camera system is switched on when engaging the reverse gear. The system can be activated manually by operating the Parking Aid
Button (E266) in the center console.

The rear system consists of the following components:

‹› Rear View Camera (R189)

‹› Rear View Camera System Control Module (J772)

‹› Front Information Display Control Head Control Module (J523)

‹› Steering wheel with Steering Angle Sensor (G85)

As an option, other control modules may be installed (e.g. TV Tuner (R78).

It is not permitted to install an auxiliary license plate for vehicles with rear view camera system as it could impair the function of the rear view camera
system.

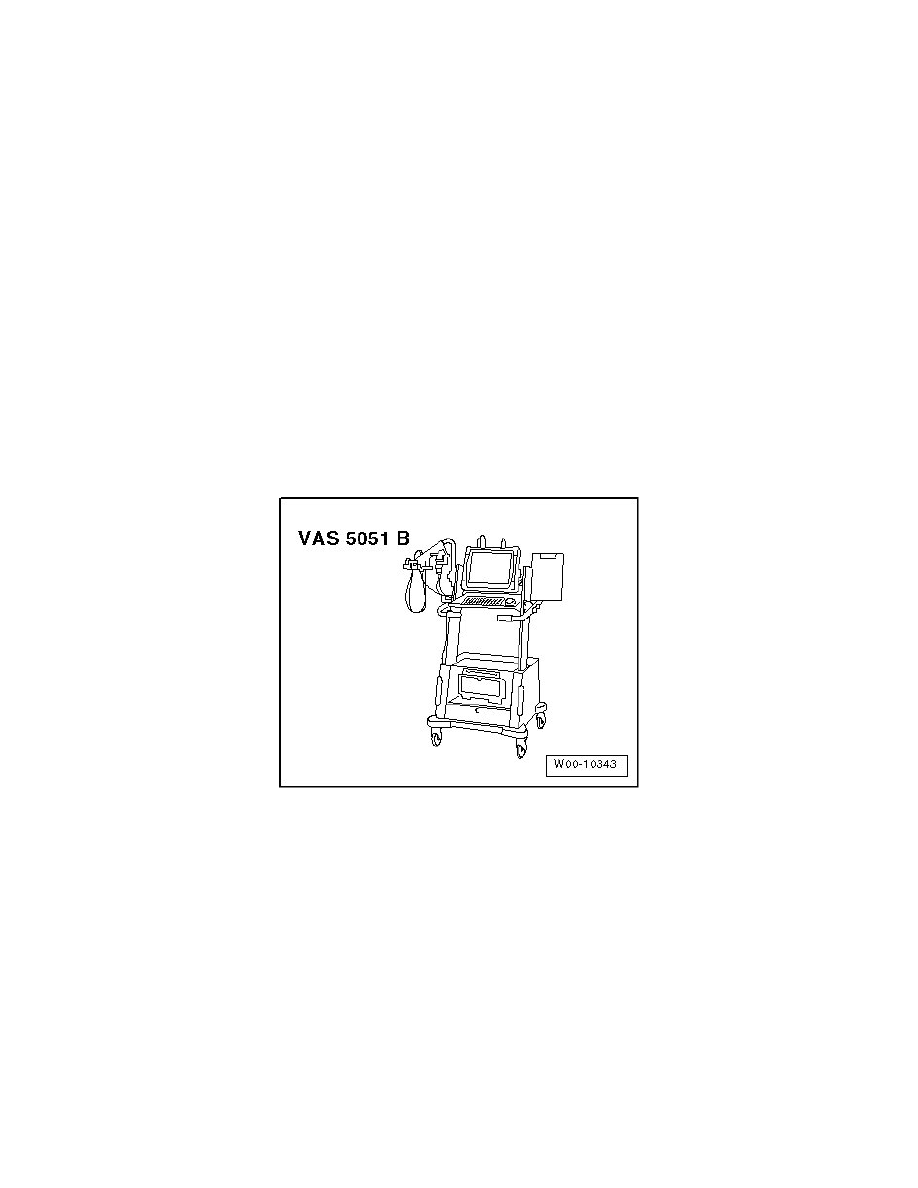

Diagnosis is performed using "Guided Fault-Finding".
