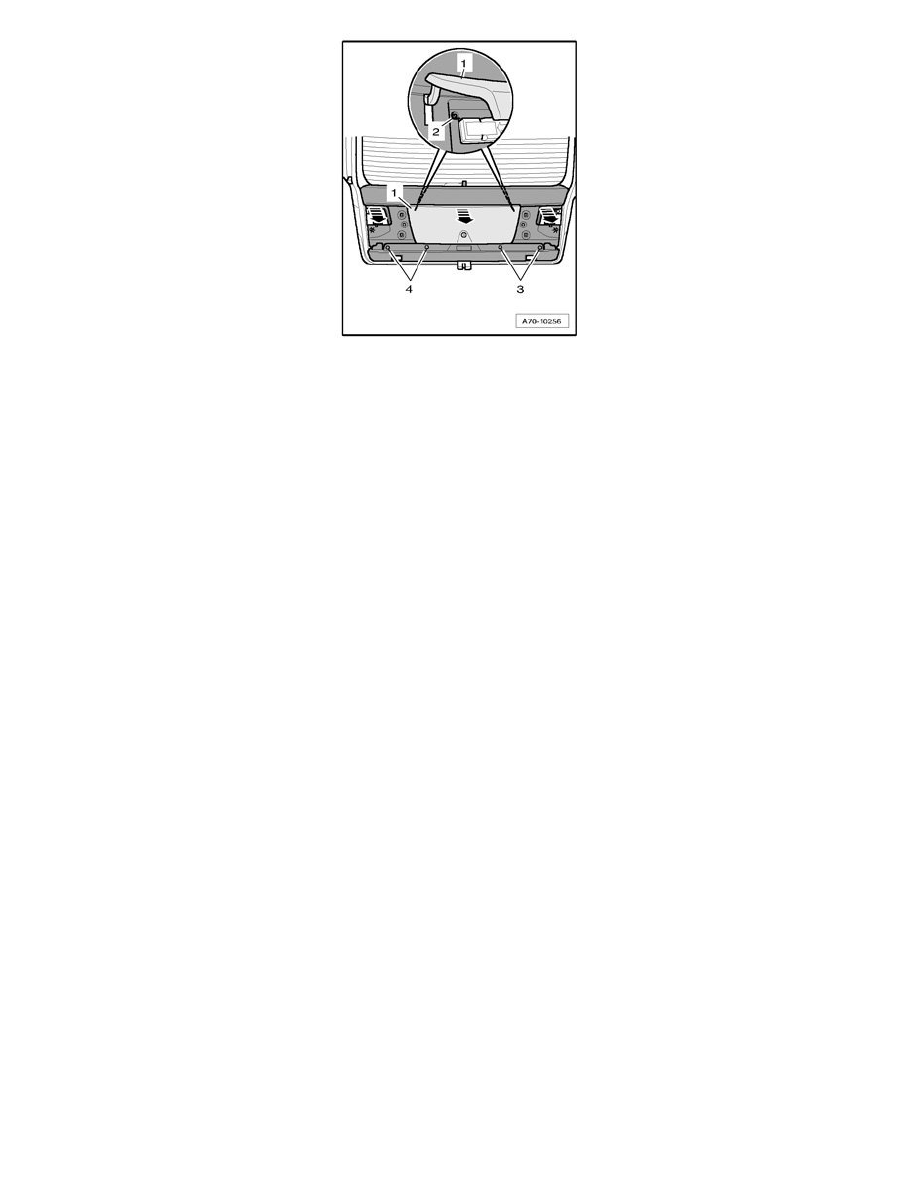

Remove bolts - 3 - and - 4 -.

-

Open warning triangle cover - 1 - and remove screws - 2 -.

-

Carefully pull trim up from rear lid - arrows - by carefully loosening left and right trim spring clamps from rear lid.

-

Grasp between trim and rear lid and continue disengaging spring clamps.

-

Remove trim.

Installing

Installation is reverse of removal, but note the following:

NOTE:  Replace damaged spring clamps.

-

Let lower rear lid trim engage in lid lock trim.

Tightening torque

Component

Nm

Lower rear lid trim

4
