Balance Shaft Chain: Locations

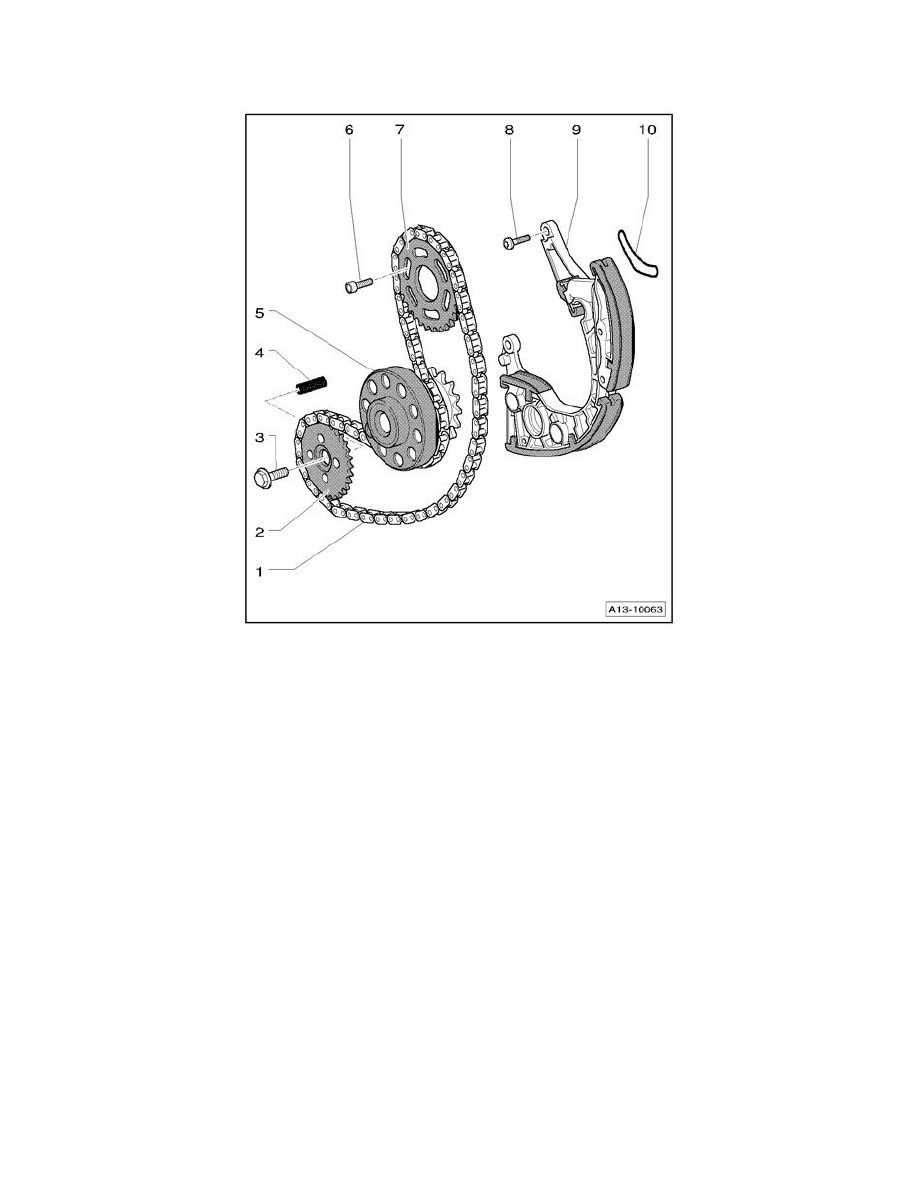

Drive chain for oil pump and balance shaft, component overview

1. Drive chain for oil pump and balance shaft

^

Before removing, mark direction of rotation with paint

2. Drive sprocket for oil pump

^

Installed location: Labeled side faces engine

3. 30 Nm plus an additional 90° (1/4 turn)

^

Replace

4. Spring

5. Crankshaft

6. 15 Nm plus an additional 90° (1/4 turn)

^

Replace

7. Chain sprocket for balance shaft

^

Installed location: Labeled side faces transmission

8. 6 Nm plus an additional 45° (1/8 turn)

^

Replace

9. Chain tensioner

^

With glide track

10. Gasket

^

Replace
