Audi Workshop Service and Repair Manuals

Connecting Rod: Service and Repair

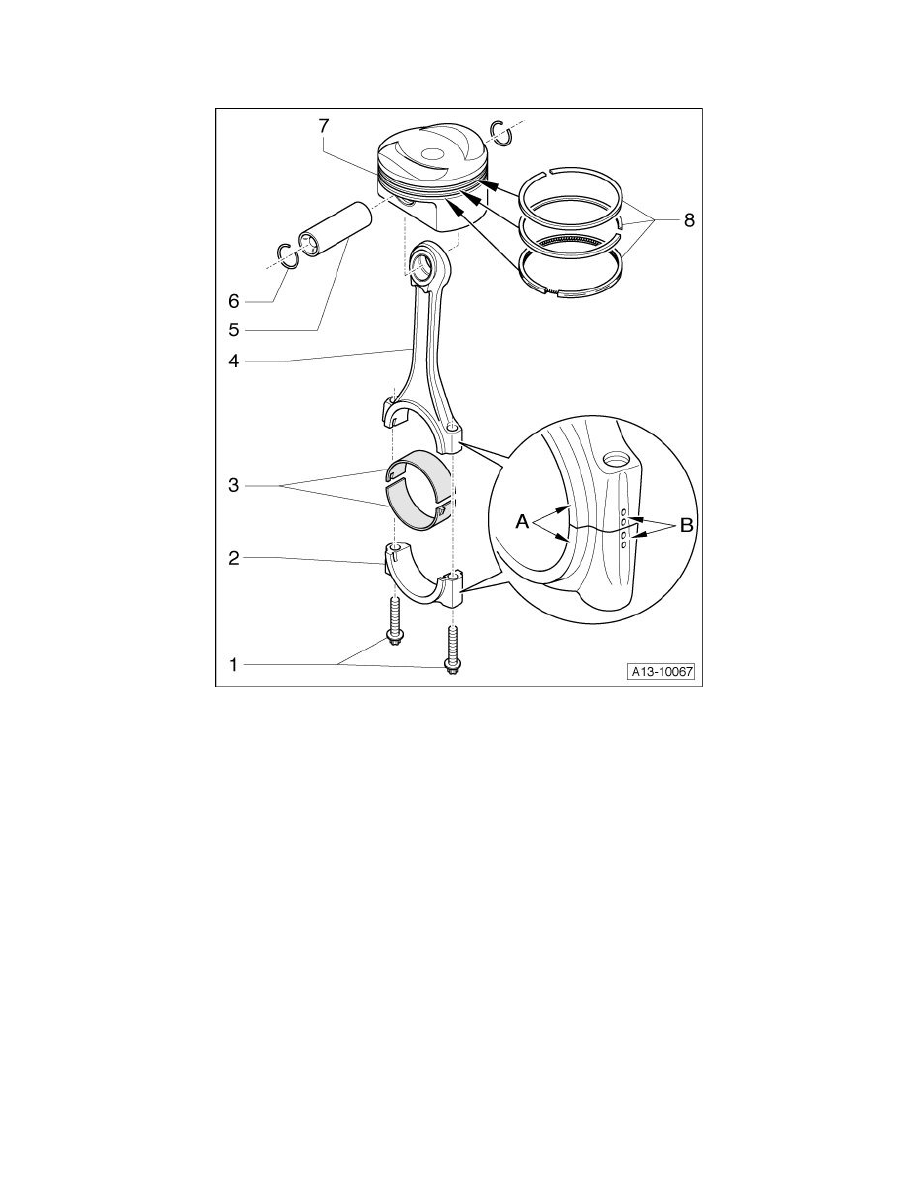

Pistons and Connecting Rod Assembly Overview

1

30 Nm plus an additional 90°

‹› Replace

‹› Lubricate the threads and contact surface

2

Connecting rod bearing cap

‹› Do not interchange

‹› Mark allocation to cylinder using a color marker - B -, refer to => [ Mark connecting rod ]

‹› When installing bearing cap, observe: The wide thrust flange -  A - must point to the same side on connecting rod and connecting rod bearing

cap

‹› Installation position of connecting rod pairs, refer to => [ Connecting Rod, Installed Location ]

3

Bearing shell

The version depends on the construction:

‹› Lower bearing shell (for bearing cap), identified by a dark-colored bearing. Upper bearing shell (for connecting rod) made of wear-resistant

material, identified by a light-colored bearing

or
