Oil Cooler: Service and Repair

Engine Oil Cooler

Special tools, testers and auxiliary items required

‹› Used Oil Collecting and Extracting Device (V.A.G 1782)

‹› Drip Tray for Workshop Crane (VAS 6208)

‹› Hose Clamps Up to 25 mm Diameter (3094)

Removing

‹› Engine oil drained.

CAUTION!
Cover cap of expansion tank with rag and open carefully, as hot steam for example hot coolant may escape when opening.

-

Open cap of coolant expansion tank.

-

Place Drip Tray for Workshop Crane (VAS 6208) under engine.

-

Connect coolant hoses - 21 - and - 2 - with Hose Clamps Up to 25 mm dia. (3094).

-

Remove coolant hoses on oil cooler and drain coolant.

-

Place the Used Oil Collection and Extraction Device (V.A.G 1782) under the engine.

-

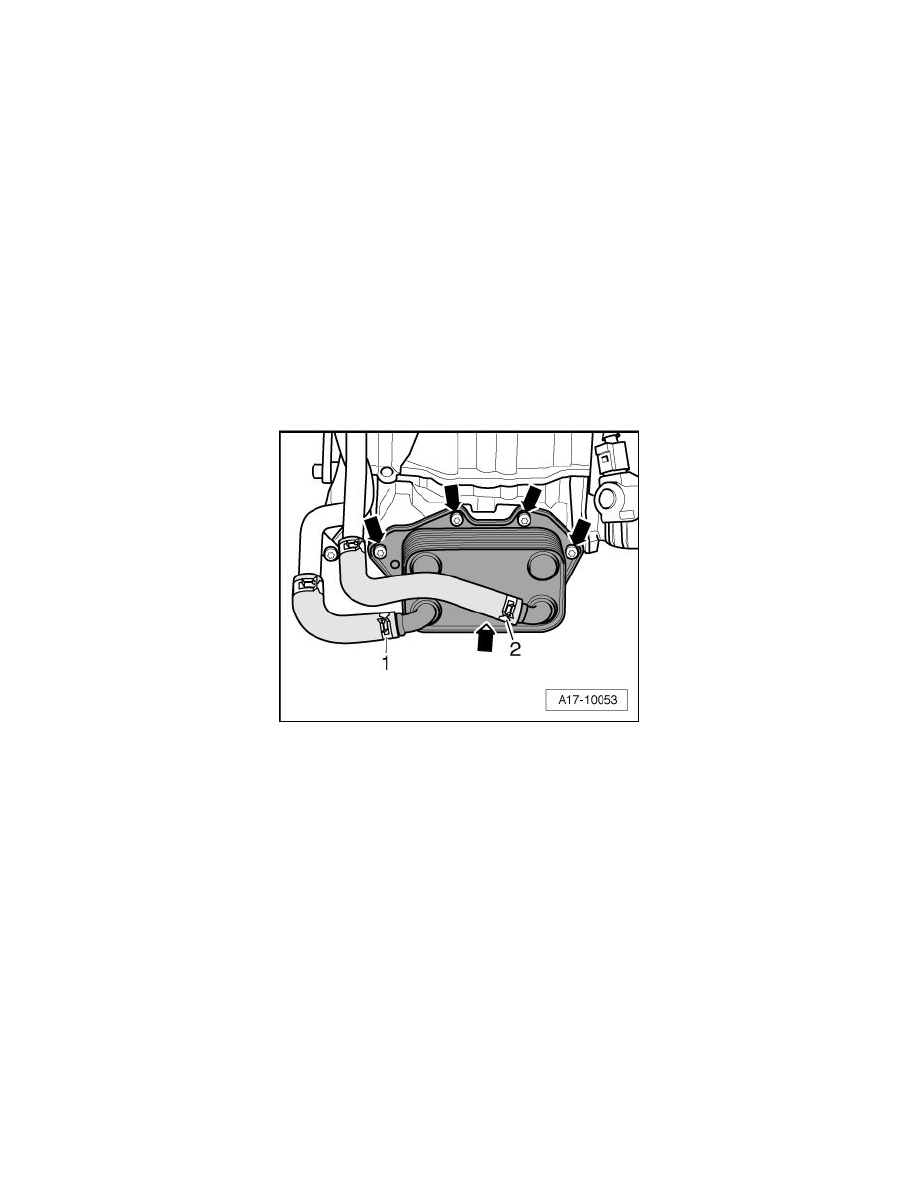

Remove bolts - arrows - and the oil cooler.

Installing

Installation is in reverse order of removal, note the following:

‹› Always replace gaskets and seals.

‹› Secure all hose connections with hose clamps appropriate for the model.

-

Fill engine oil and check oil level.

-

Fill with coolant => [ Filling ] See: Cooling System/Service and Repair/Procedures.

Tightening Specifications
