Timing Chain: Locations

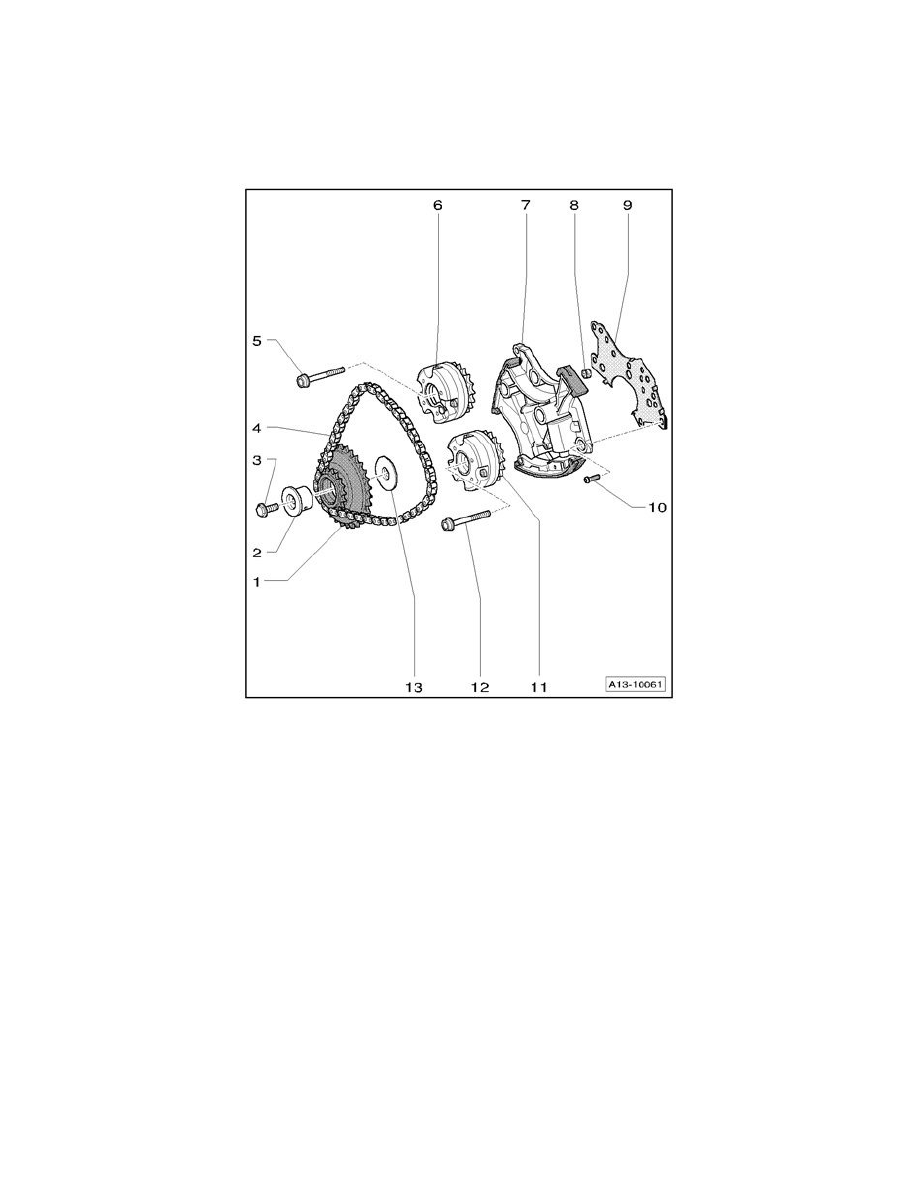

Right Camshaft Timing Chain, Component Overview

Right camshaft timing chain, component overview

Note:
^

Before removing camshaft timing chain, mark direction of travel with paint. Reversing rotation direction of a used chain can destroy it.

1. Drive sprocket for right camshaft timing chain

2. Mounting bracket for drive sprocket

3. 30 Nm plus an additional 90° (1/4 turn)

4. Right camshaft timing chain

5. Camshaft bolt

^

Replace

^

Initial tightening torque: 40 Nm

^

Final tightening torque: 80 Nm plus an additional 90° (1/4 turn)

6. Camshaft adjuster for intake camshaft

^

Identification "Intake"

7. Chain tensioner for right camshaft timing chain

8. Oil strainer

^

Set into chain tensioner

^

Installed location: Locating tabs on circumference

9. Gasket

^

Replace

^

Clipped onto chain tensioner
