Timing Cover: Locations

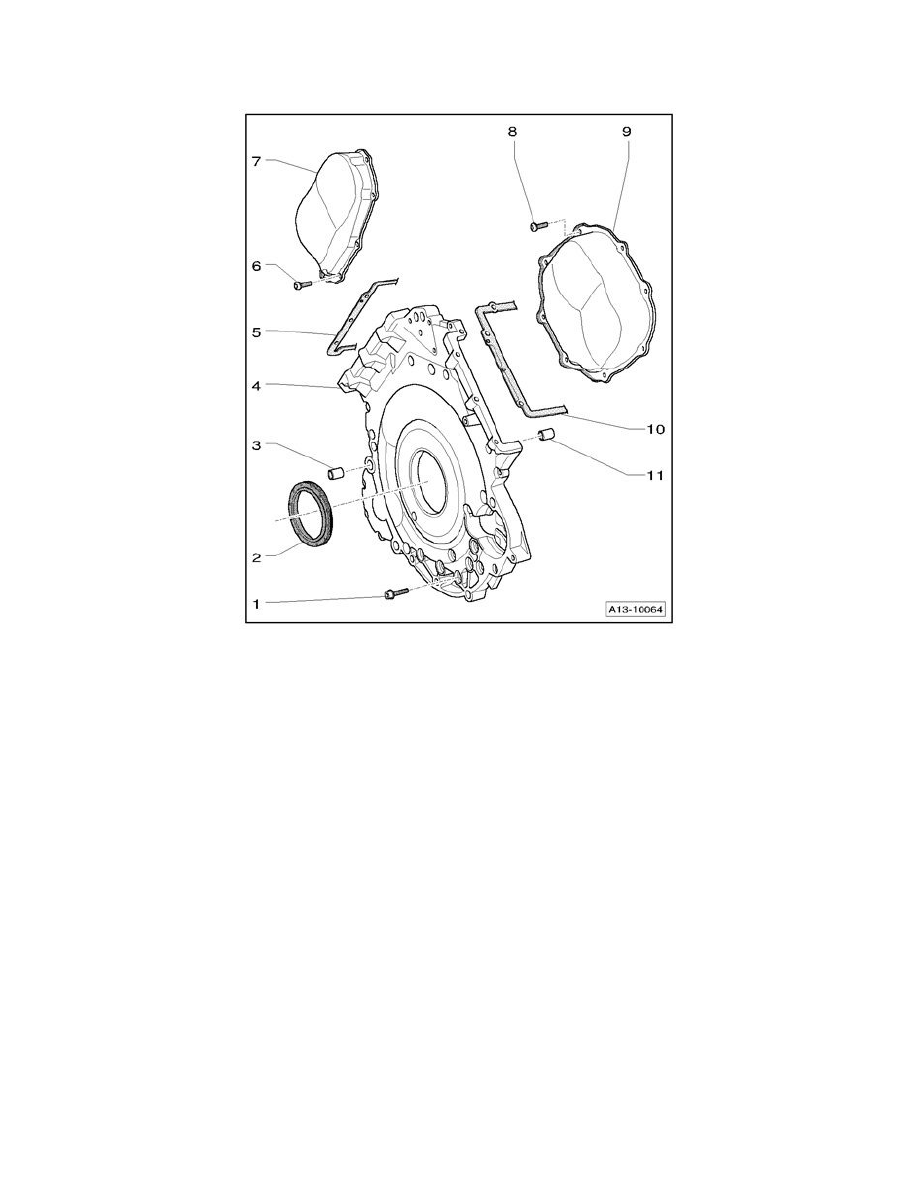

Covers for timing chains, component overview

1. M6, 9 Nm; M8, 20 Nm

^

Observe sequence for tightening: Vehicles through 04.2005, vehicles from 05.2005

2. Sealing ring for crankshaft (timing chain side)

3. Alignment bushing

^

2 pieces

4. Lower timing chain cover

5. Left cylinder head gasket

6. 9 Nm

^

Observe sequence for tightening

7. Left timing chain cover

8. 9 Nm

^

Observe sequence for tightening

9. Right timing chain cover

10. Right cylinder head gasket

11. Alignment bushing

^

2 pieces
