Cabin Ventilation Grille: Service and Repair
Cover With Air Intake Unit Flap, Removing and Installing

Cover With Air Intake Unit Flap, Removing And Installing

NOTE:  The air intake unit housing and its corresponding upper and inner cover is available in different versions (up to 05.04 version "1" and as of
05.04 version "2" with floating conversion, distinguishing characteristics), if upper cover or housing of version "1" must be replaced in vehicles which
were produced up to 05.04, housing or upper cover of air outlet unit must also be replaced (only components of version "2" may be obtained as
replacement parts) Parts Catalog.

Removing

-

Switch off ignition.

-

Remove plenum chamber cover.

CAUTION:  The two valves of the pump valve unit may be hot even if the engine is cold.

-

Remove Fresh Air Blower V2.

-

Remove Air Flow Flap Motor V71.

-

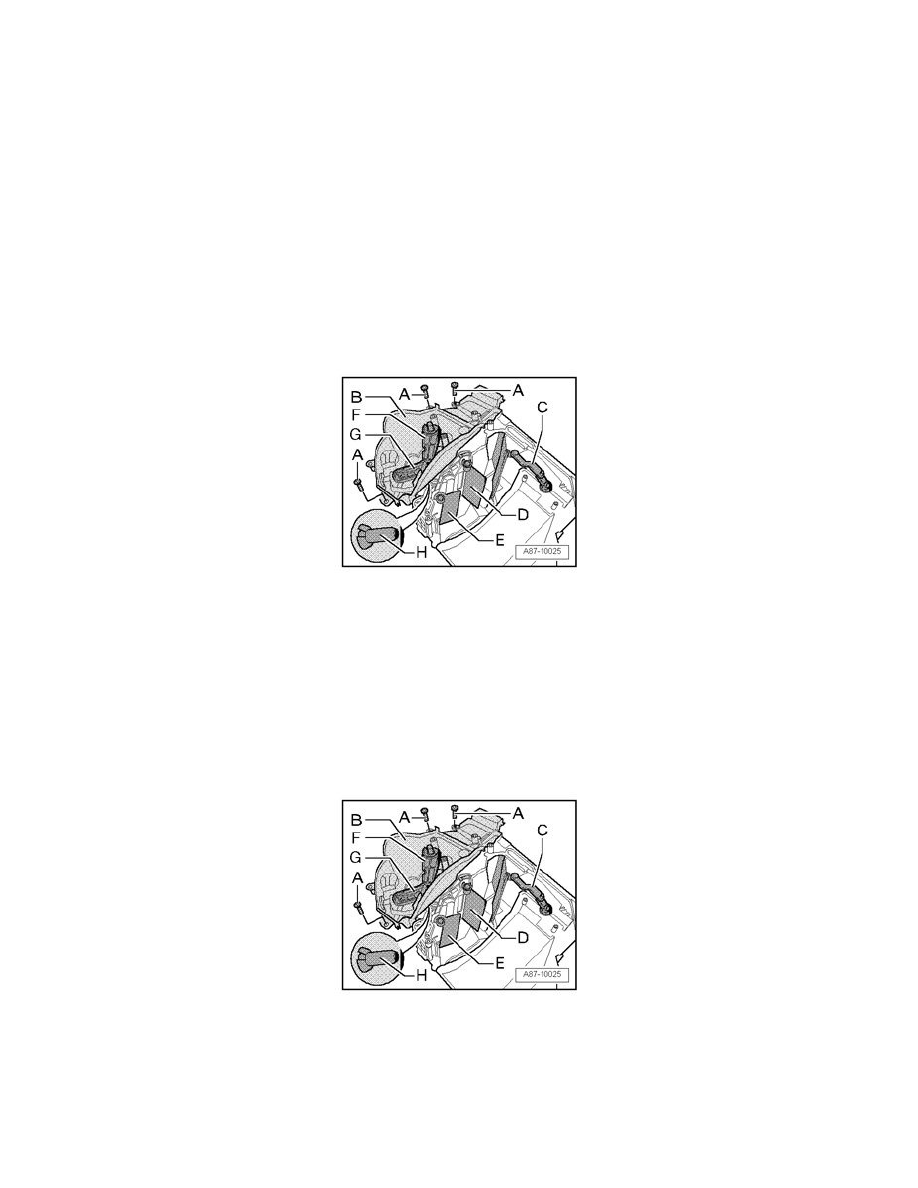

Screw out bolts - A -.

-

Remove cover - B -.

NOTE:
-

Recirculated-air flap - C - (with connecting elements) and the two fresh-air/air flow flaps - D - and - E - are inserted in air intake unit housing.

-

Shaft/control motor connecting element - F - and lever - G - are held in position by way of retainer tabs - H - in cover - B -.

-

Removing shaft/control motor connecting element

-

Design differs from that of connecting element - F - and special tool can therefore not be used for removal (pry off with screwdriver if
necessary).

Installing

-

Insert recirculated-air flap - C - (with connecting elements) and the two fresh-air/air flow flaps - D - and - E - in the corresponding mounts in the
air intake unit housing.
