Tail Light Bulb: Service and Repair
Tail Lamp and Outer Bulb Carrier, Avant, Through May 2008

Tail Lamp and Outer Bulb Carrier, Avant, through May 2008

Special tools, testers and auxiliary items required

‹› Trim Removal Wedge (3409)

Removing

-

Switch off ignition and remove ignition key.

-

Turn light switch into "0" position.

-

Remove luggage compartment side trim cover.

-

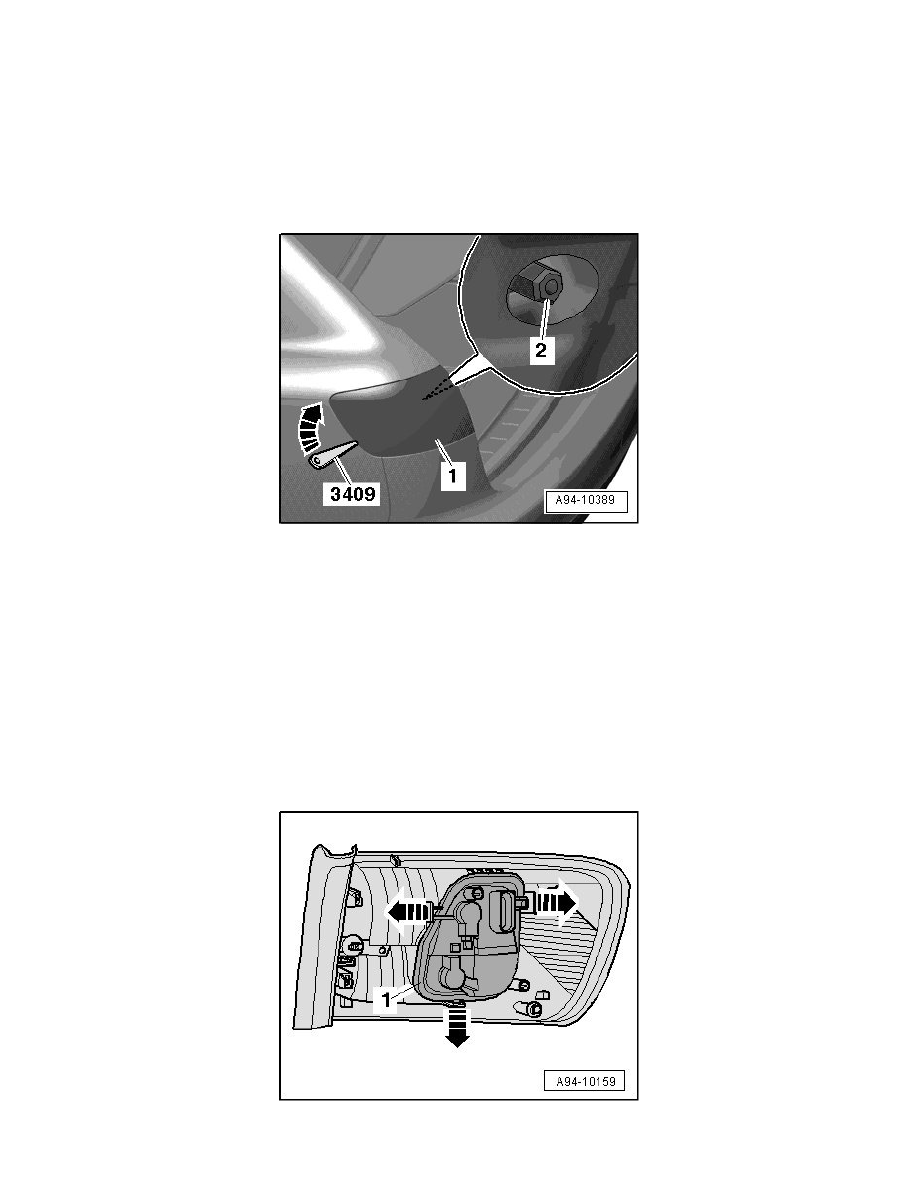

Remove the cap nut - 2 -.

-

Pry tail lamp - 1 - out of clip nuts from outside using Trim Removal Wedge (3409).

-

Remove tail lamp from body cut-out.

-

Disconnect electrical harness connector at lamp carrier.

-

Expand catch bracket - arrows - and remove lamp carrier -  1 - from tail lamp.

-

Remove bulbs from sockets.
