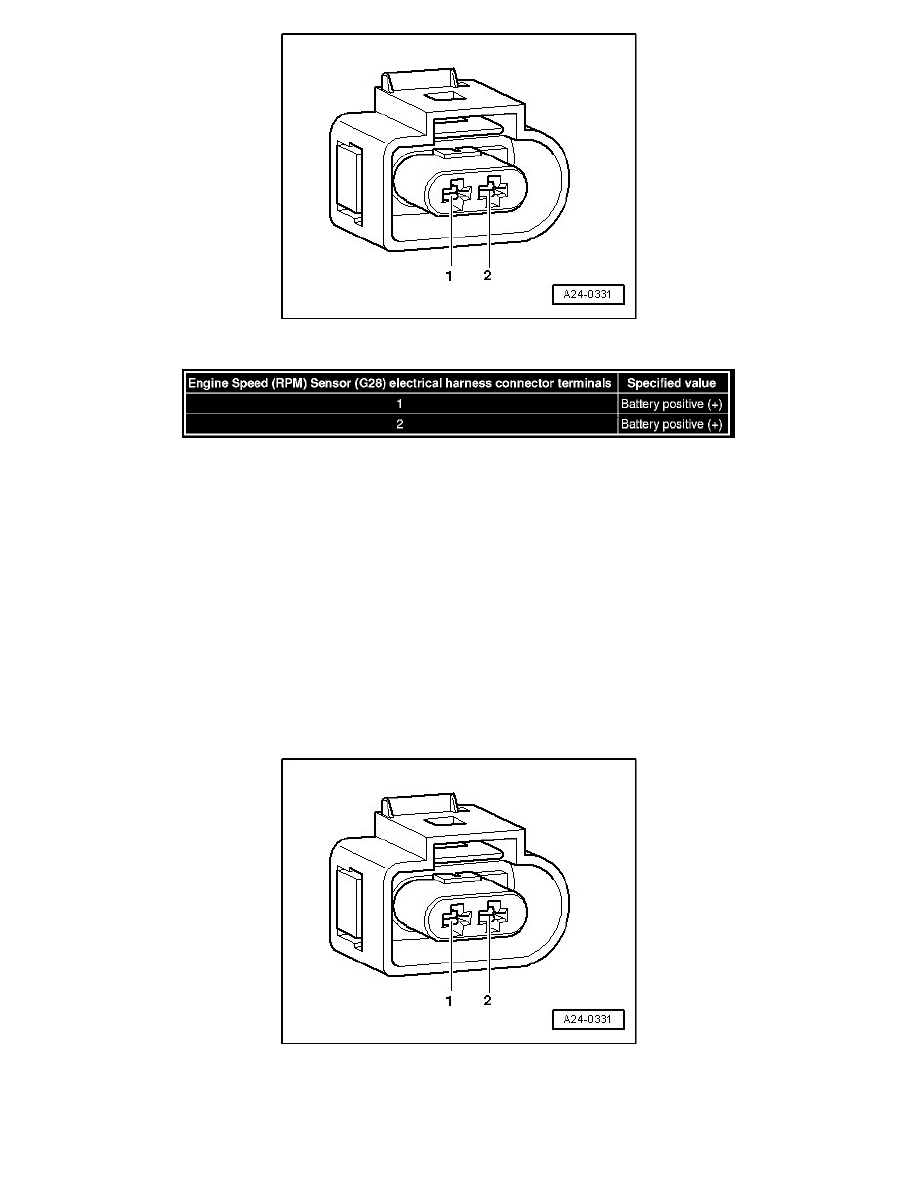

Using a Multimeter , check the electrical harness connector terminals for voltage.

Specified value: Battery voltage.

If specified value is not obtained:

-

Check the wiring for short circuit to each other as well as to Battery positive (+) and Ground (GND).

-

If necessary, repair the wiring connection.

If no malfunctions are detected in the wiring and if the voltage supply was OK:

Checking wiring connections

If the manufacturers test box is being used, perform the following step.

-

Connect the Test Box 105 Pin (VAG1598/42) with Adapter Cable (1598/39-1) => Fuel Injection and Ignition 24 Diagnosis and Testing

If the manufacturers test box is not being used, perform the following step.

-

Remove the Engine Control Module (ECM) (J623). Refer to=> [ Engine Control Module, Replacing ] See: Engine Control Module/Service and
Repair/Engine Control Module, Replacing.

Using a Multimeter, check the Engine Speed (RPM) Sensor (G28) electrical harness connector terminals to the Engine Control Module (ECM) (J623)
electrical harness connector terminals for resistance.
