Information Bus: Removal and Replacement
Fiber-Optic Cable, Disconnecting From Wiring Harness Connector

Fiber-optic Cable, Disconnecting From Wiring Harness Connector

Removing

-

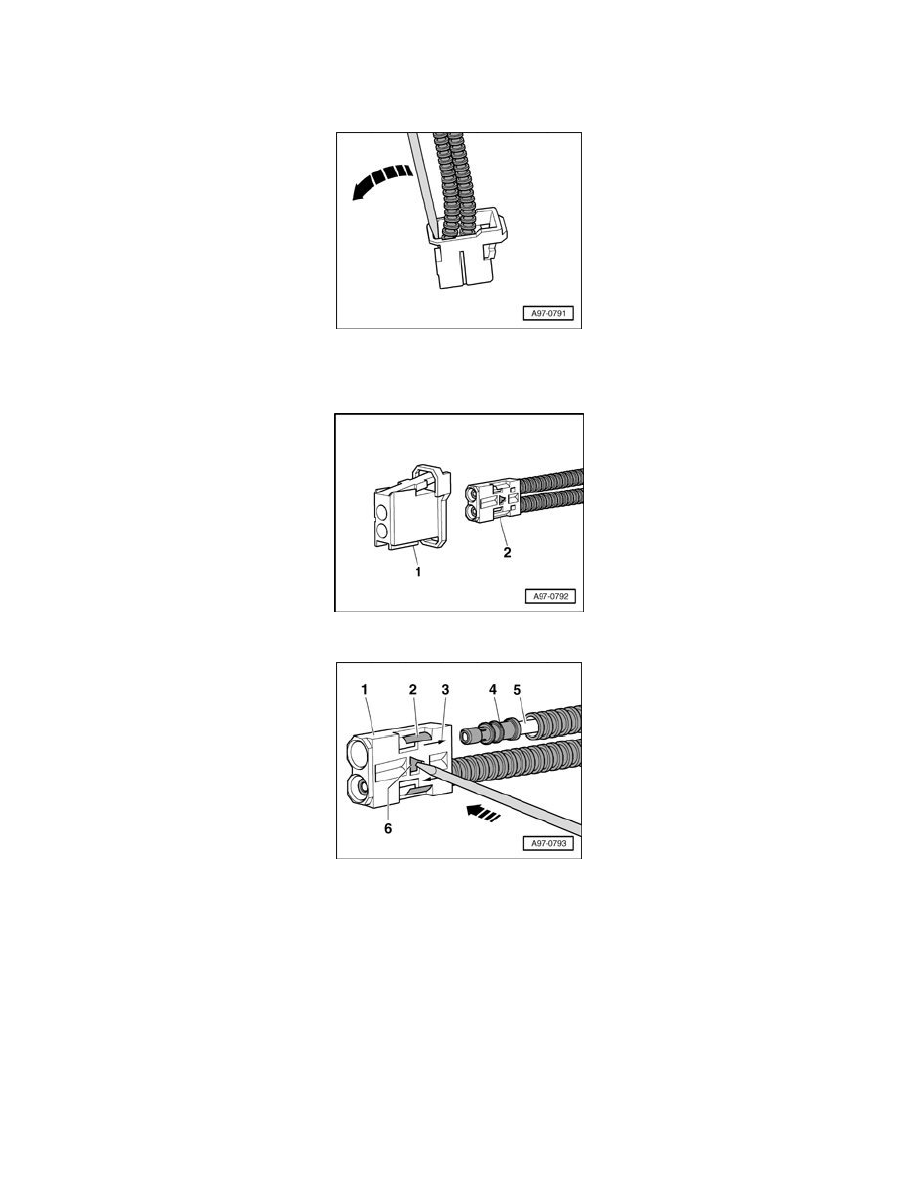

Disconnect fiber-optic cable connector from the appropriate control module.

-

Release locking latch in fiber-optic cable connector - arrow -.

-

Pull base module - 2 - for fiber-optic cable from connector housing - 1 -.

CAUTION:
-

Mark allocation of fiber-optic cable - 5 - to the appropriate connector socket in base module - 1 - with color marking.

-

Observe allocation "IN" and "OUT" - arrows 3 - on base module).

-

Release secondary latch - 6 - (blue pin) using a small screwdriver - arrow -.

-

Release catch - 2 - and remove fiber-optic cable - 5 - with brass connector pin - 4 - from base module - 1 -.

Installing
Installation is performed in reverse order of removal, noting the following:

-

Install fiber-optic cable according to marking.
