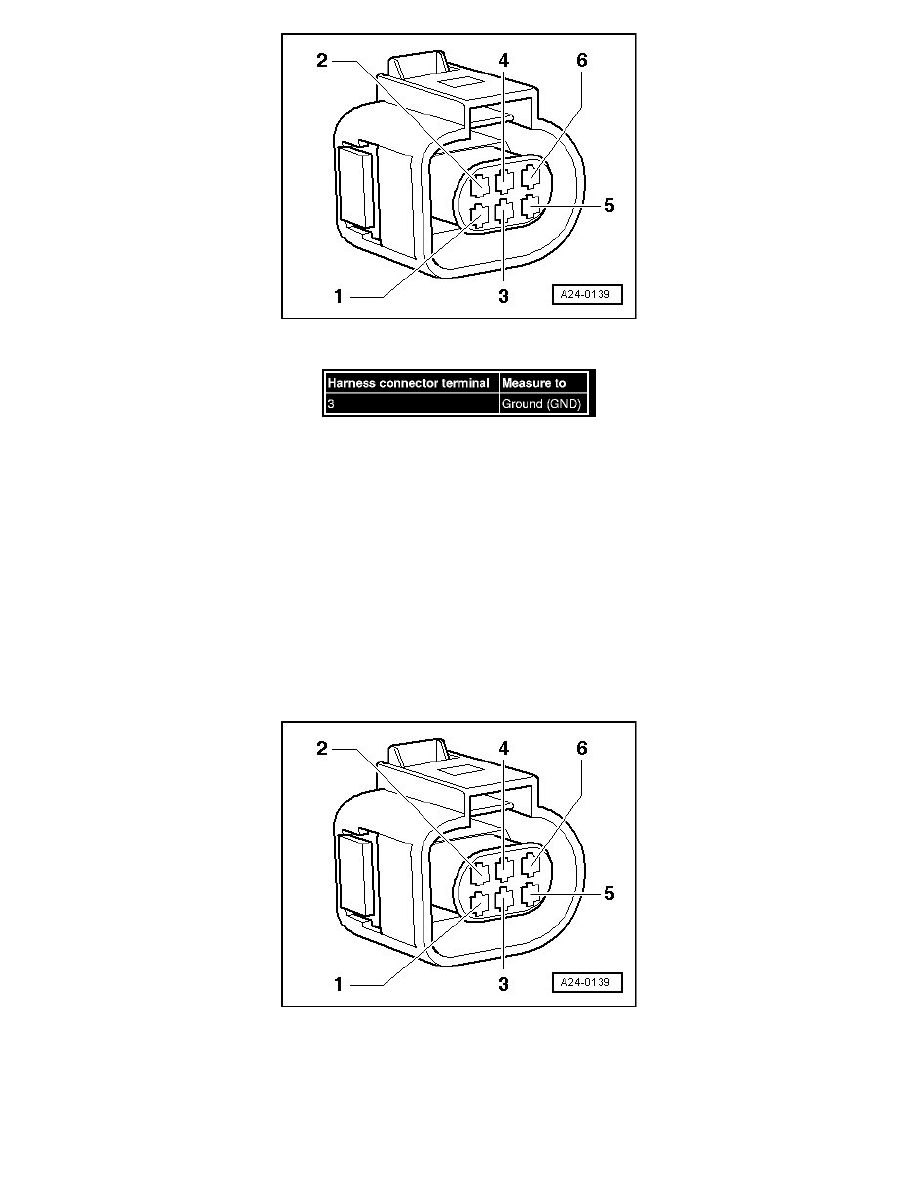

Using a Multimeter , check the Heated Oxygen Sensor (HO2S) electrical harness connector terminal to Ground (GND) for voltage.

-

Operate the starter briefly (engine can also start)

Specified value: Battery voltage, possibly fluctuating.

-

Switch the ignition off.

If the specification is not obtained:

If the manufacturers test box is being used, perform the following step.

-

Install the test box (VAG1598/42) => Fuel Injection and Ignition 24 Diagnosis and Testing.

If the manufacturers test box is not being used, perform the following step.

-

Remove the Engine Control Module (ECM) (J623). Refer to=> [ Engine Control Module, Replacing ] See: Engine Control Module/Service and
Repair/Engine Control Module, Replacing.

-

Using a multimeter, check the Heated Oxygen Sensor (HO2S) electrical harness connector to the Engine Control Module (ECM) (J623) electrical
harness connector for resistance.

Oxygen Sensor (O2S) Heater (-Z19-) (bank 1, sensor 1):
