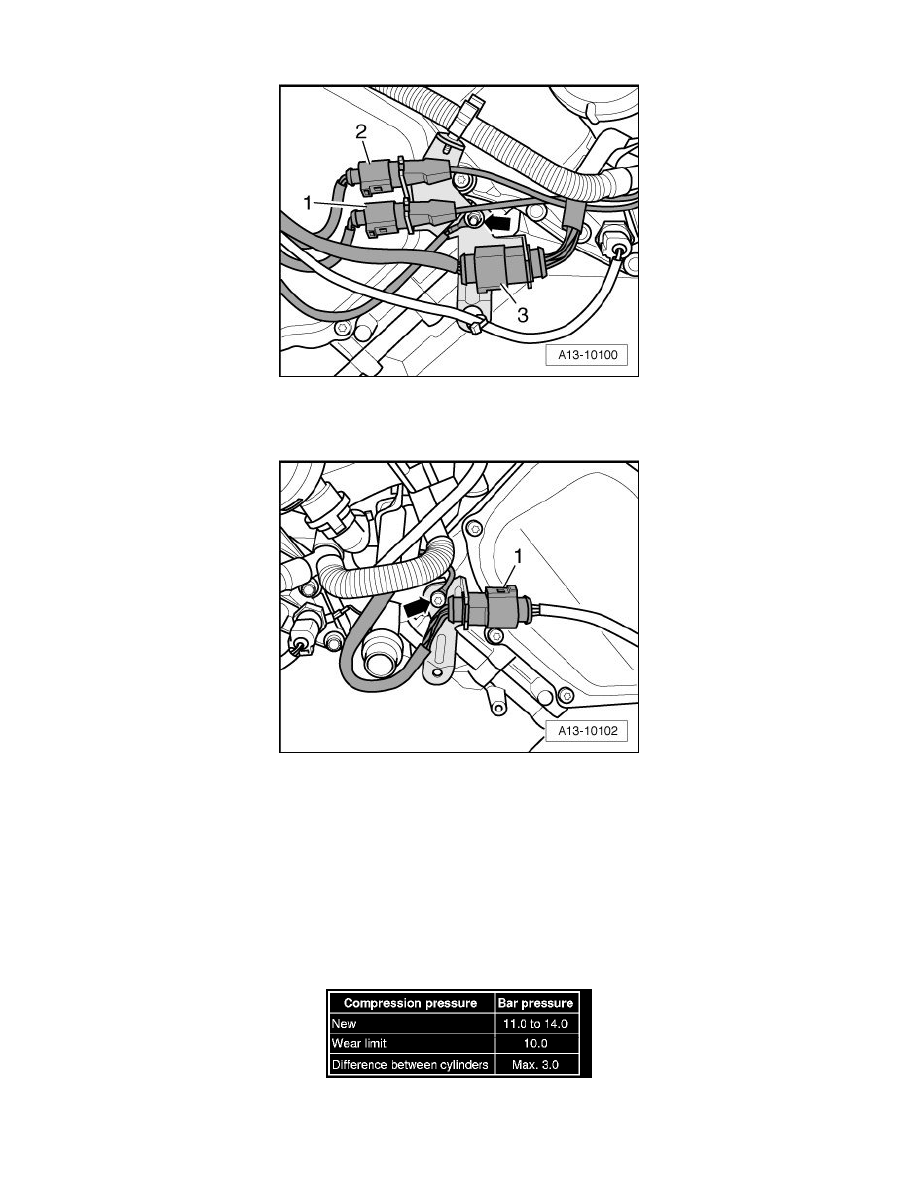

On rear of left cylinder head, disconnect electrical harness connector -  3 - for fuel injectors.

‹› Ignore - 1 -, - 2 - and - arrow  -.

-

On rear of right cylinder head, disconnect electrical harness connector -  1 - for fuel injectors.

‹› Disregard - arrow -.

-

Using Spark Plug Removal Tool (3122 B), remove spark plugs.

-

Check compression using Compression Tester (V.A.G 1763).

‹› Using tester => operating instructions.

-

Have a second technician press accelerator pedal completely and at the same time operate starter long enough until pressure increase no longer
appears on tester.

-

Repeat procedure on each cylinder.

Assembly is in reverse order of removal, note the following:

-

Install spark plugs.
