Audi Workshop Service and Repair Manuals

Power Window Switch: Service and Repair
Power Window Control Head (In Driver's Door) E512, Removing and Installing

Power Window Control Head (in Drivers Door) E512, Removing And Installing

Removing

CAUTION:

-

Switch off all electrical components.

-

Switch ignition off and remove ignition key.

-

Remove front door trim.

-

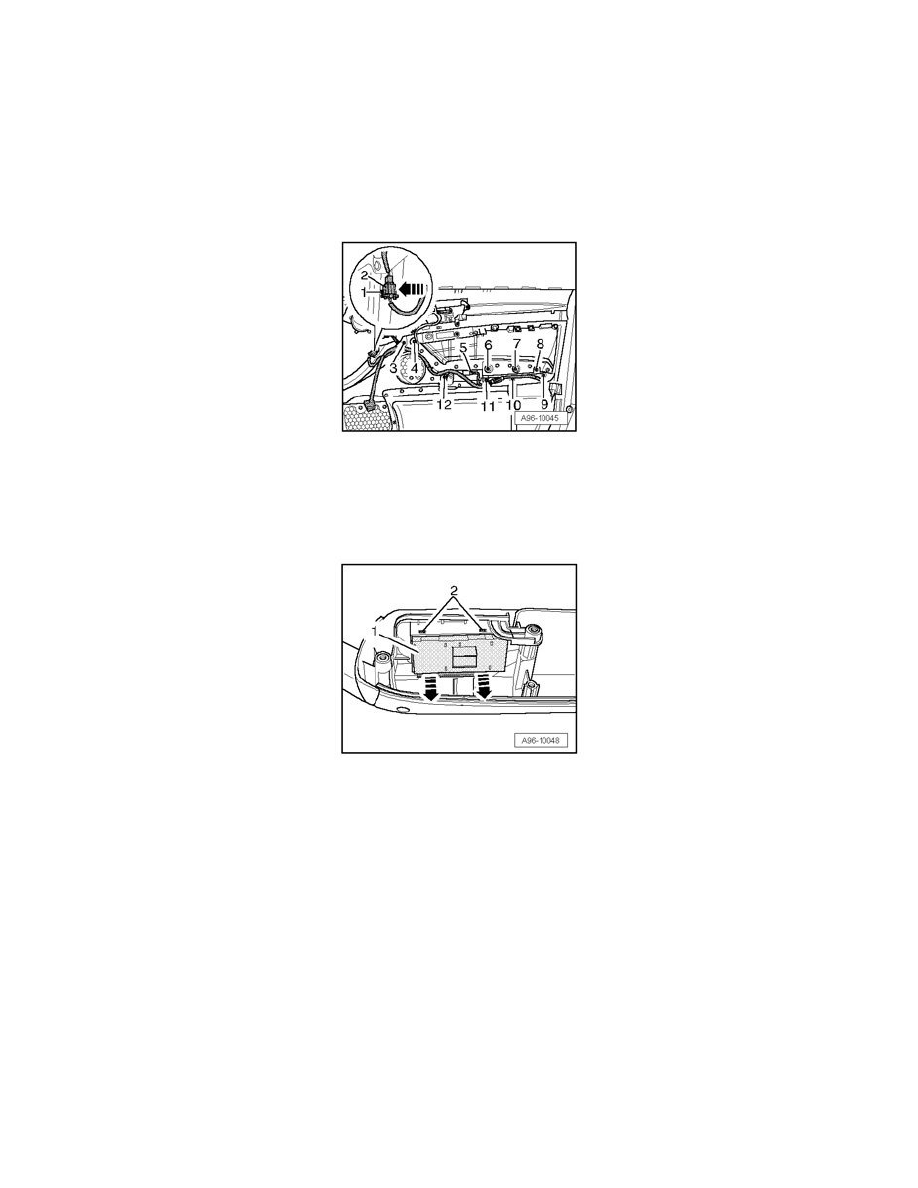

Release retaining spring - 1 - and push electrical harness connector - 2 - out of bracket - arrow -.

-

Disconnect electrical harness connector at mirror adjustment switch.

-

Remove bolts - 3 - and - 4 - and - 6 ... 12 -.

-

Remove armrest and disconnect electrical harness connector - 5 - for window regulator switch.

-

Release catches - 2 - on armrest side by pressing on retaining element - arrows -.

-

Pull Power Window Control Head (in driver's door) E512 - item 1 - downward out of door trim.

Installing
Installation is performed in reverse order of removal, noting the following:

-

Press Power Window Control Head (in drivers door) E512 into switch mount until catches engage.

-

Install front door trim

Tightening torque

Armrest to door trim: 2.5 Nm
