Preparing Pliers For Fiber Optic Conductor VAS 6223/1

-

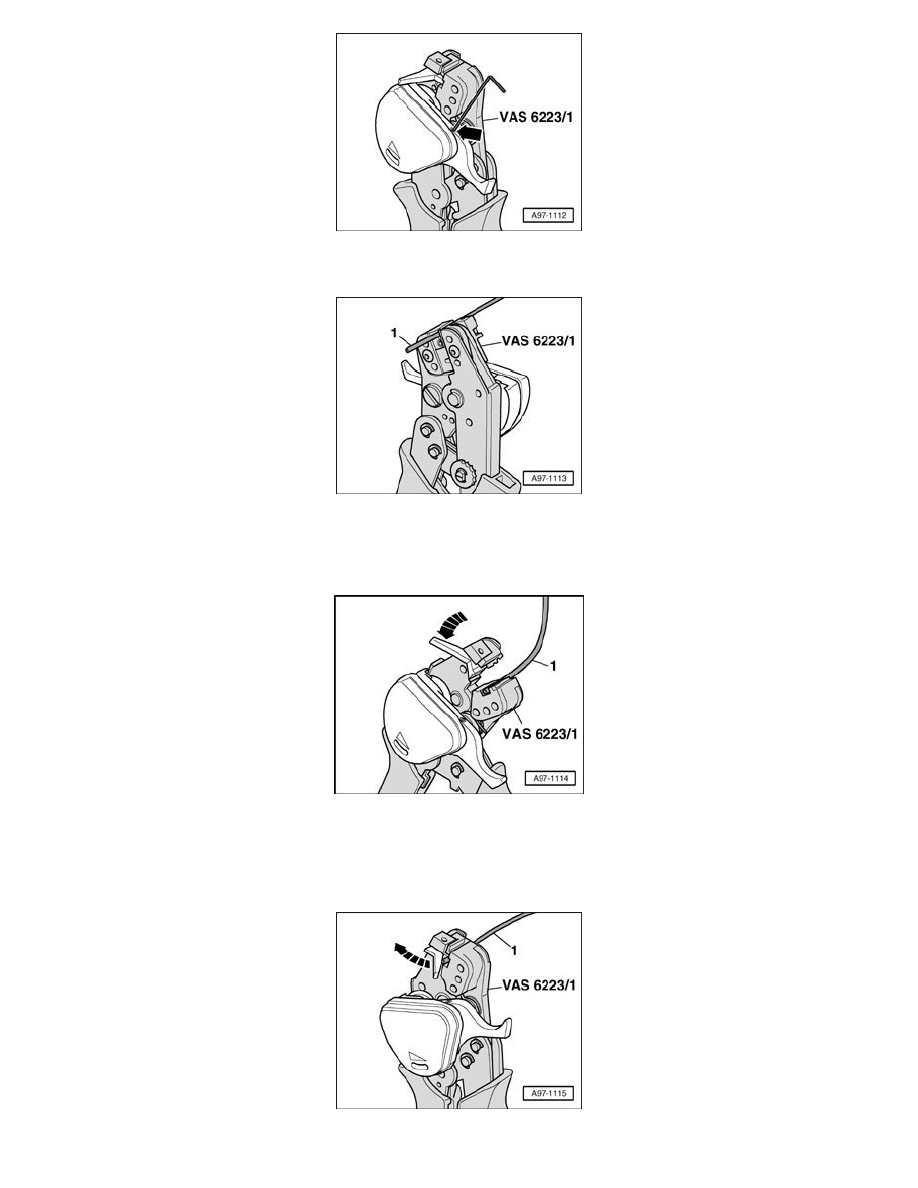

Release transportation safeguard at cutter by loosening Allen bolt - arrow -.

Fiber optic cable, cutting to length

-

Establish length of fiber optic cable required.

-

Open Pliers For Fiber Optic Conductor VAS 6223/1 and insert fiber-optic cable - 1 - into trimming station.

-

Close cutting tool to cut fiber optic cable to length.

Stripping

-

Open Pliers For Fiber Optic Conductor VAS 6223/1.
-

Stripping lever must be in lower position - arrow -.

-

Place fiber optic cable - 1 - in stripping point.
-

Fiber-optic cable must terminate flush to rear side of cutting pliers.

-

Close Pliers For Fiber Optic Conductor VAS 6223/1 until stop and keep closed.
