Air Line: Removal and Replacement
Air Line, Servicing

Air line, servicing

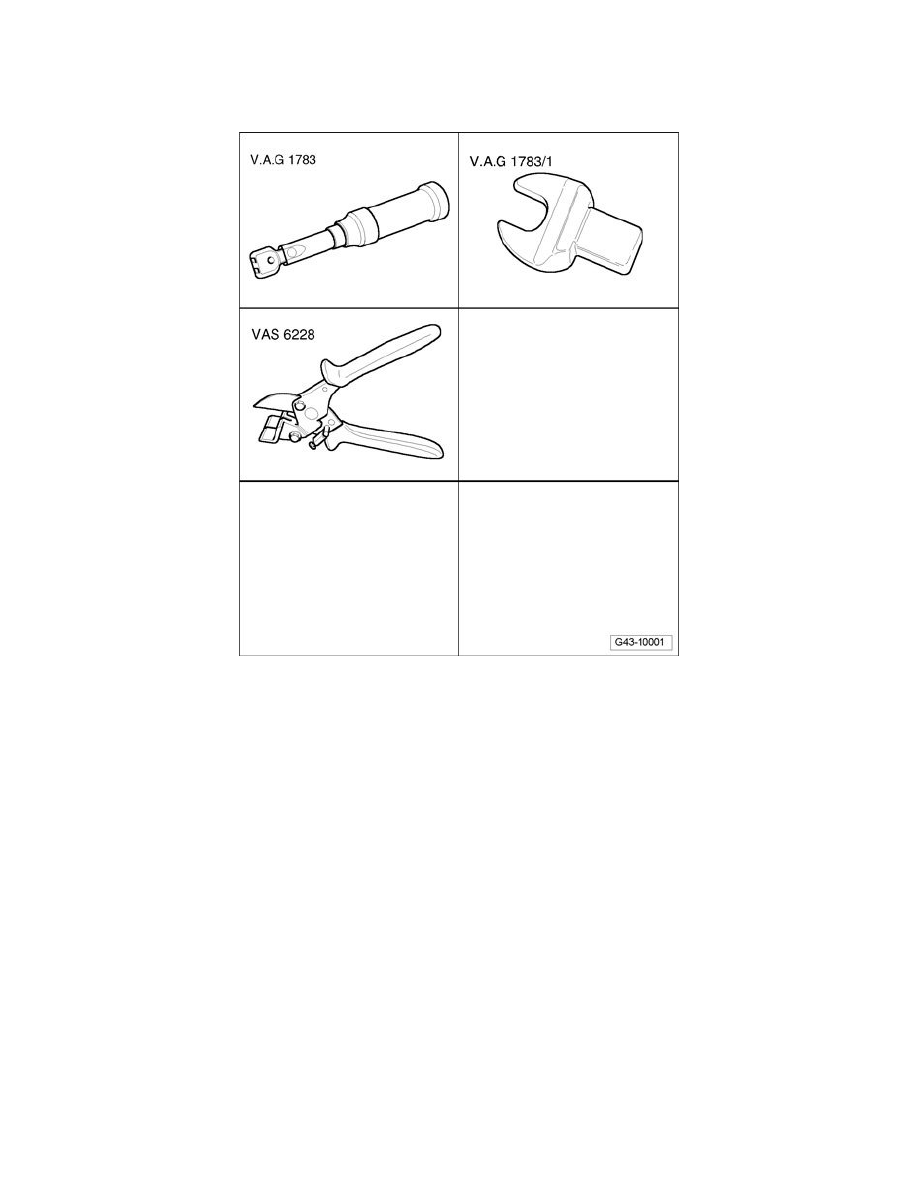

Special tools, testers and auxiliary items required

^

Torque wrench V.A.G. 1783

^

Insertion tool 10 mm V.A.G. 1783/1

^

Air hose pliers VAS 6228

If air line is damaged, the damaged area can be replaced.

If connection leaks, air line can be shortened approx. 10 mm and a new connecting piece can be installed.

Note:
^

Air line between air supply unit and solenoid valve block as well as right front suspension strut (air spring suspension) and solenoid valve block is
replaced completely by original equipment line.

^

Air line between solenoid valve block and left front suspension strut (air spring suspension) can be replaced with parts from repair kit in left and
right wheel housings.

^

In vehicle interior, damaged air lines are replaced completely with original equipment lines. Route new air line along on air line/wiring harness.
Secure new air line at points marked. Replace cut cable ties if necessary.

^

Clean area of separating point before disconnecting an airline connection.

^

Dirt penetrating into the lines can lead to a malfunction or system failure.

-

Clean areas of connecting piece and corresponding separating points.

-

Remove connecting piece and remove air line.
