Audi Workshop Service and Repair Manuals

Television / Monitor: Service and Repair

Headrests With Monitor, Removing And Installing

Removing

NOTE:  All cable ties opened or cut during engine removal must be reinstalled at the same locations during installation.

-

Remove front seat.

-

Remove outer trim panel for seat frame.

Seat without folding table (where applicable)

-

Remove backrest panel.

Seat with folding table (where applicable)

-

Remove folding table.

-

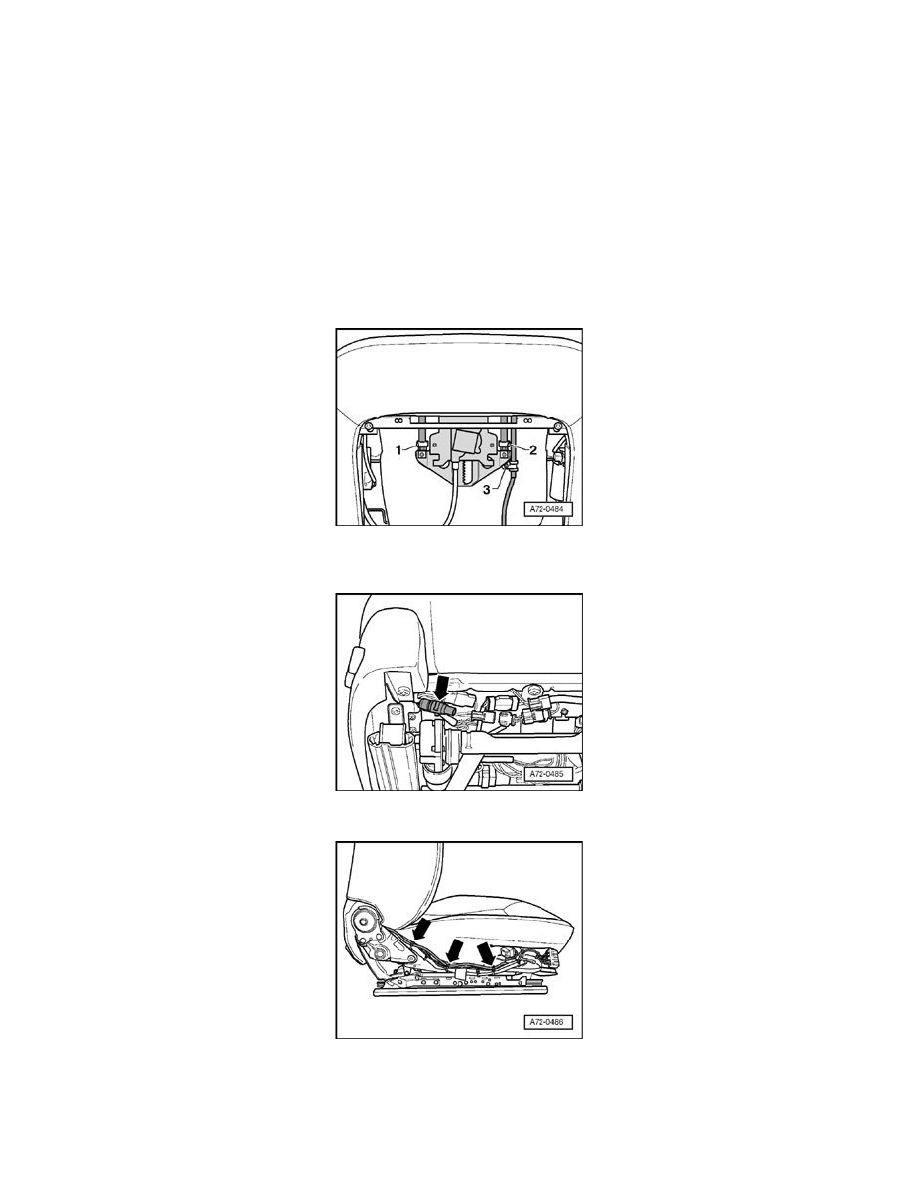

Remove hose clamps - 1 - and - 2 -.

-

Remove bolt - 3 - at cable clip.

-

Unclip wire connector from front bracket under seating surface (arrow).

-

Cut cable ties (arrows) and pull free the electrical wire to monitor.

-

Pull electrical wire to monitor through to the rear.
