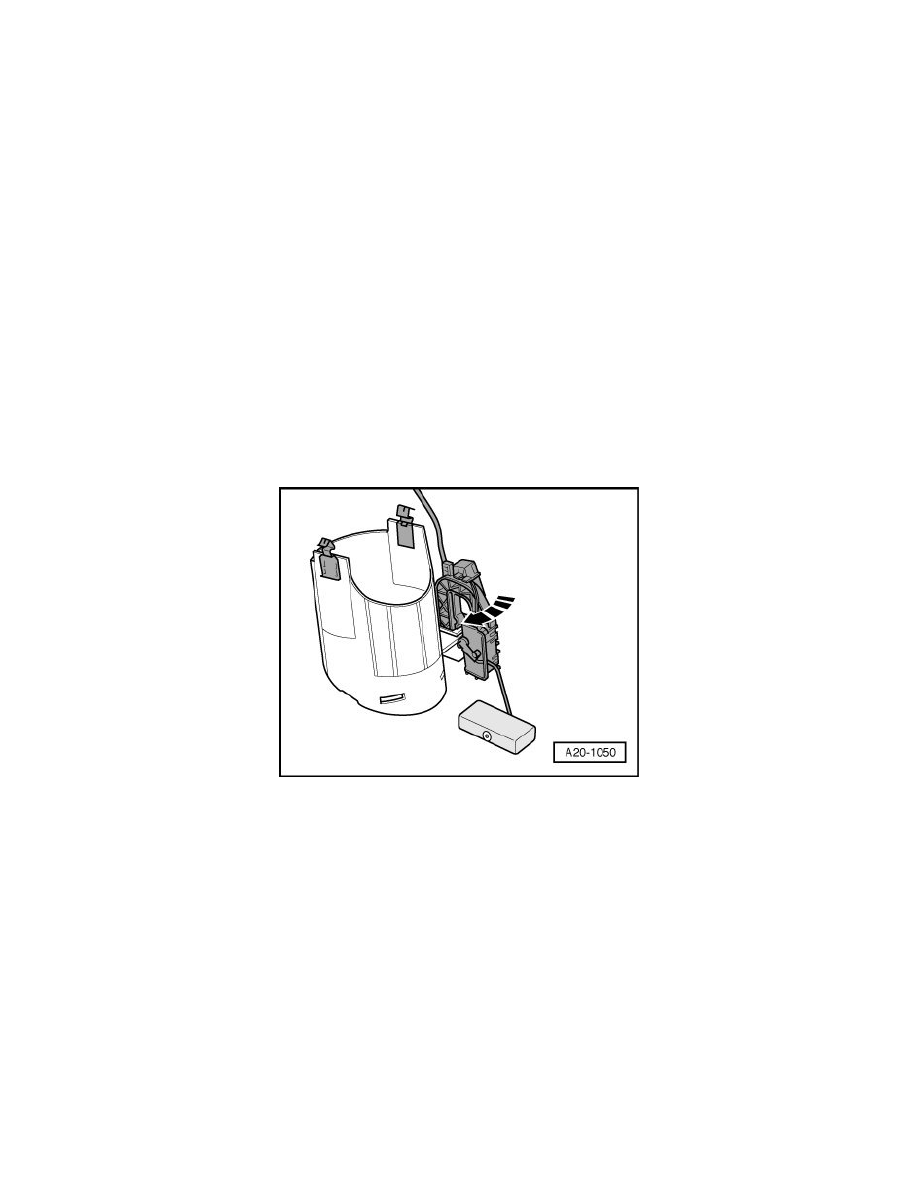

Lift the fuel delivery unit slightly and install the Fuel Level Sensor 3 (G237).

-

Carefully press the fuel delivery unit into the support until it engages audibly.

-

Insert the fuel delivery line - 2 - and the Fuel Level Sensor 3 (G237) - 1 - until it engages audibly.

-

Connect the electrical connectors - 1 to 3 - on the underside of the left locking flange.

-

Install the new locking flange seal dry.

-

Insert locking flange in fuel tank, note installation position:
