Fan Shroud: Service and Repair

Fan Shroud

Removing

-

Drain the coolant. Refer to => [ Cooling System, Draining and Filling ] See: Service and Repair/Procedures.

-

Remove radiator. Refer to => [ Radiator ] See: Radiator/Service and Repair/Radiator.

-

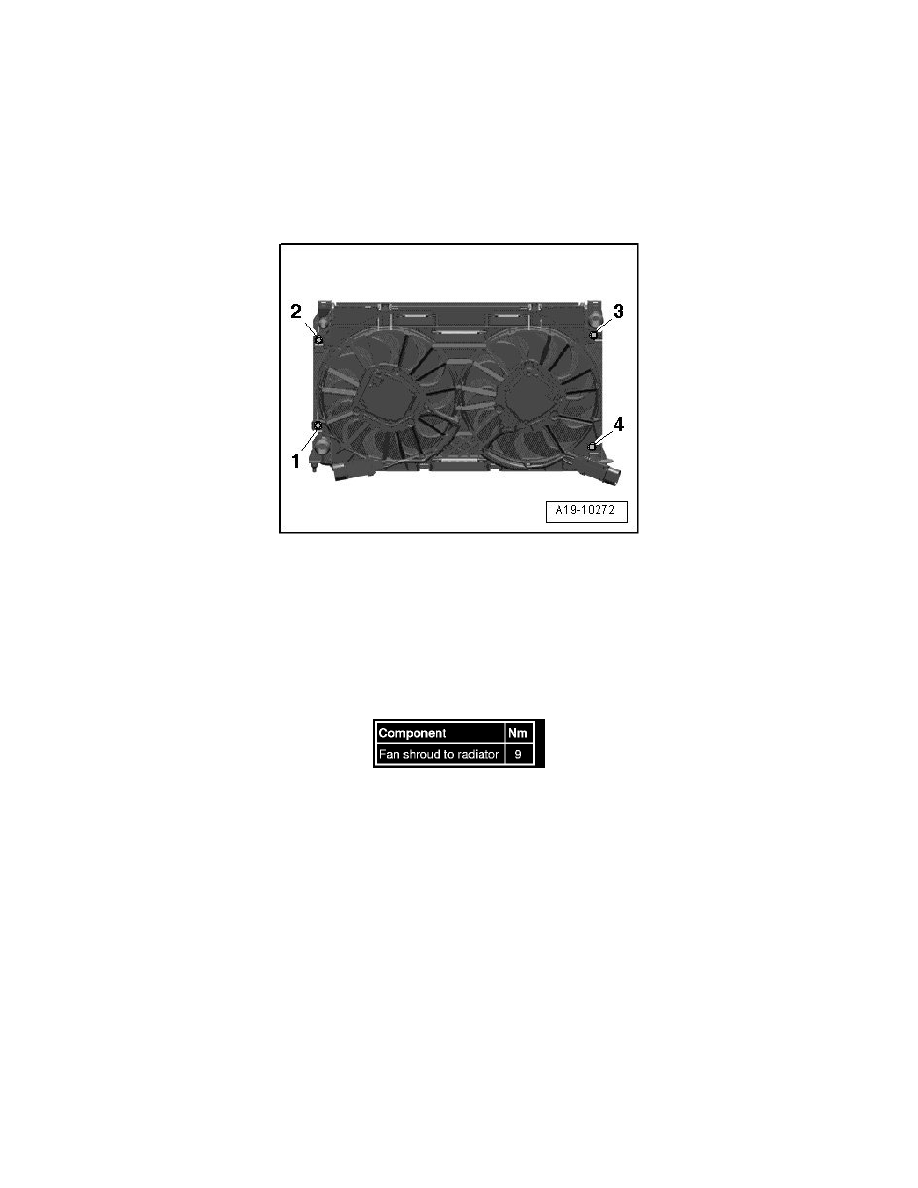

Remove bolts - 1 to 4 - and remove fan shroud.

Installing

Installation is in reverse order of removal, note the following:

-

Install radiator. Refer to => [ Radiator ] See: Radiator/Service and Repair/Radiator.

-

Fill with coolant => [ Filling ] See: Service and Repair/Procedures.

Tightening Specifications
