Accessory Drive: Locations

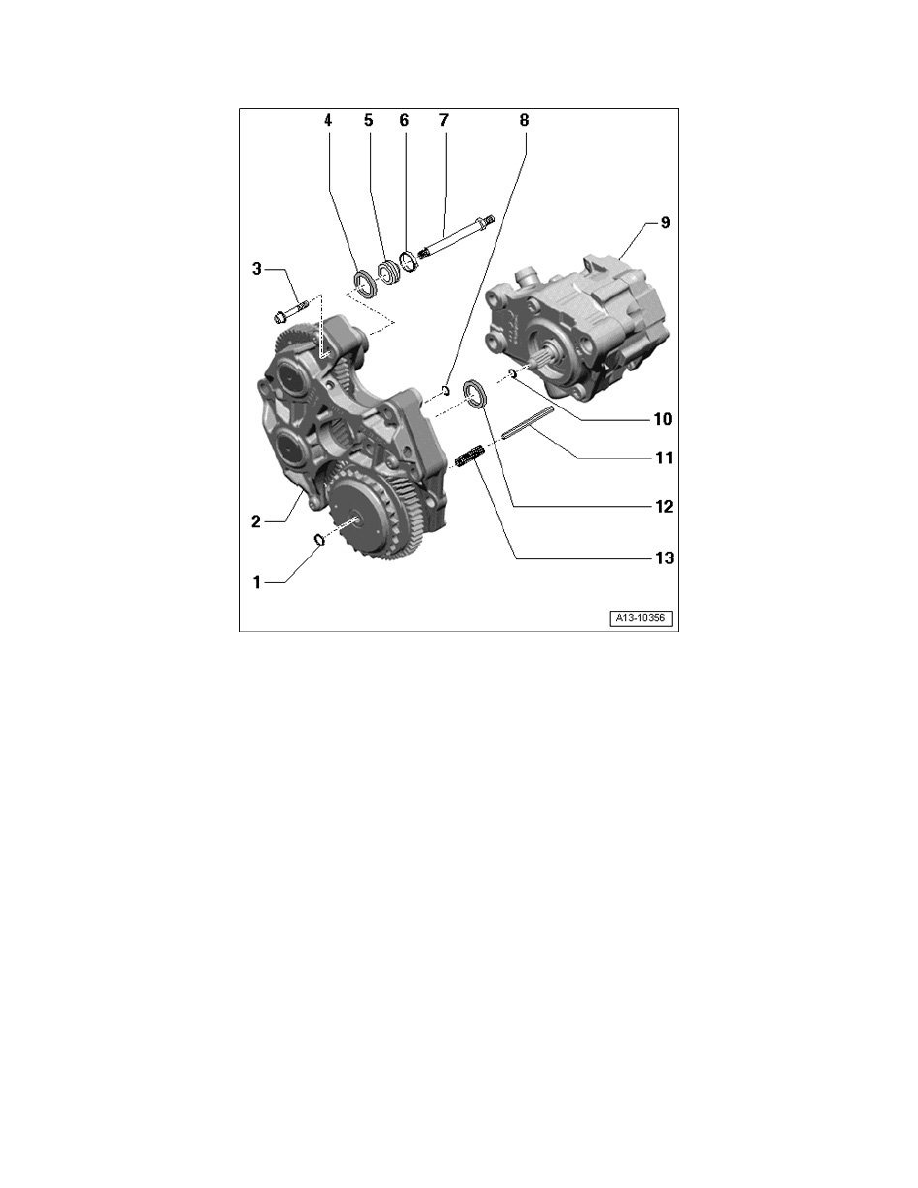

Power take-off, component overview

1 -

Circlip

2 -

Spur gear unit

^

Cannot be replaced separately

3 -

22 Nm

4 -

Sealing ring for A/C compressor drive

5 -

Dust seal cap for A/C compressor drive

6 -

Clamp

7 -

Drive shaft for A/C compressor

^

Tighten to 60 Nm

8 -

O-ring

^

Replace

9 -

Power-steering pump

10 -

O-ring

^

Replace

11 -

Drive shaft for oil pump

12 -

Sealing ring for power-steering pump drive

13 -

Spring
