3 Series E36 M3 (S52) CONVER
61 35 ...

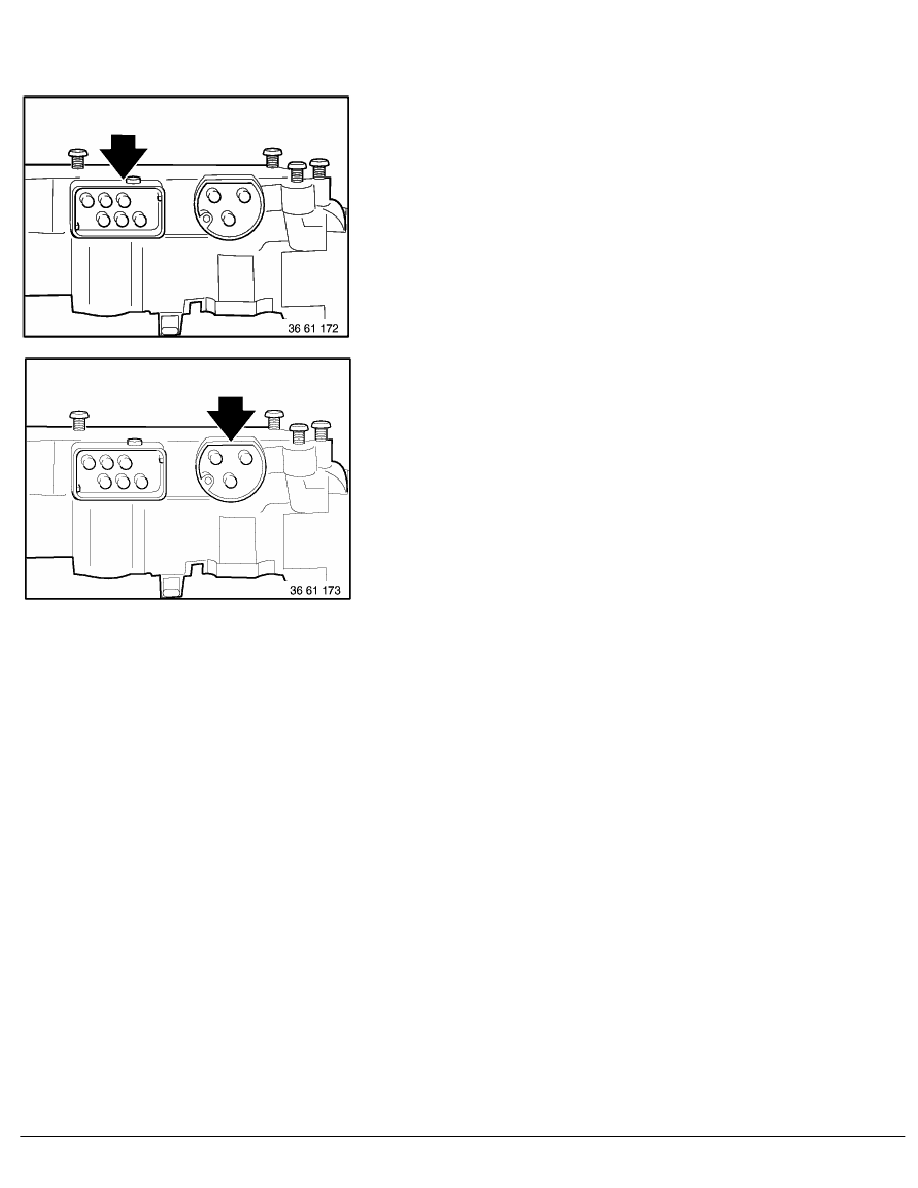

Connector assignment for electrical window
regulators
Connector assignment:
6-pin connector:
1.
Power-window relay
2.
Power-window tip-function switch
3.
Terminal 30 for electronics and load
4.
Switch for raising power window
5.
Switch for lowering power window
6.
Terminal 31 for electronics and load
3-pin connector:
1.
Not used
2.
Not used
3.
Door contact (locking pawl, striker)
RA Connector assignment for electrical window regulators
