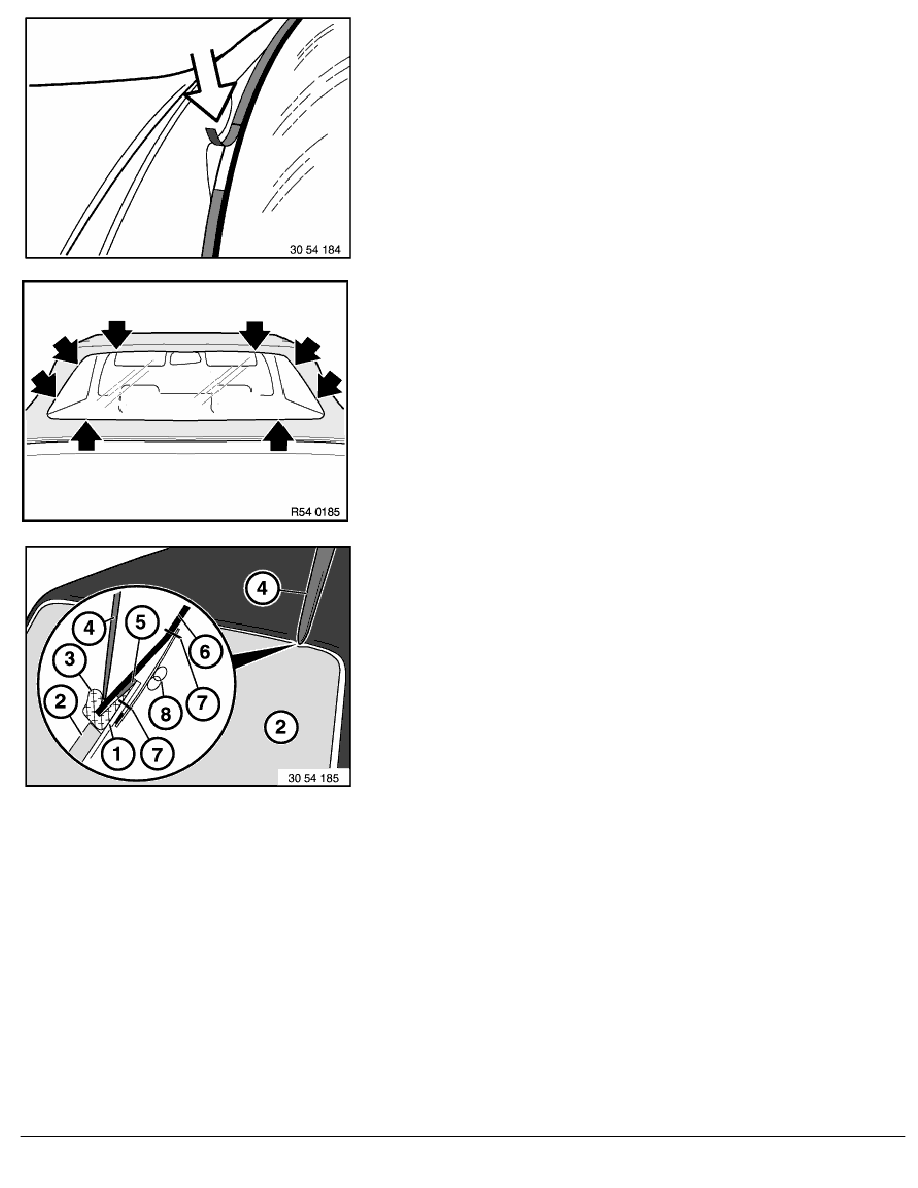

Attach 100 mm of sealing tape on retaining clips flush with profile
piping and remove protective film.

Caution!

Place protective card on rear window with fleece face
downwards to ensure that this is not damaged when working
with the folding leg.

Raise profile piping with folding leg, insert leading edge of fabric
and rub vigorously with folding leg.

Note:

Counter support required from inside.

Raise profile piping (3) with folding leg (4) and insert leading edge
of fabric (6).

Caution!

Risk of damage to rear window.

1.

Rear window

2.

Protective card

3.

PVC profile piping

4.

Folding leg

5.

Sealing tape

6.

Cover fabric

7.

Seam

8.

Zip fastener

RA  Replacing rear window in convertible top (Z3 roadster, M roadster)
