31 33 095

Measuring vehicle height setting (Z3)

Moving vehicle into normal position,

refer to Technical Data.

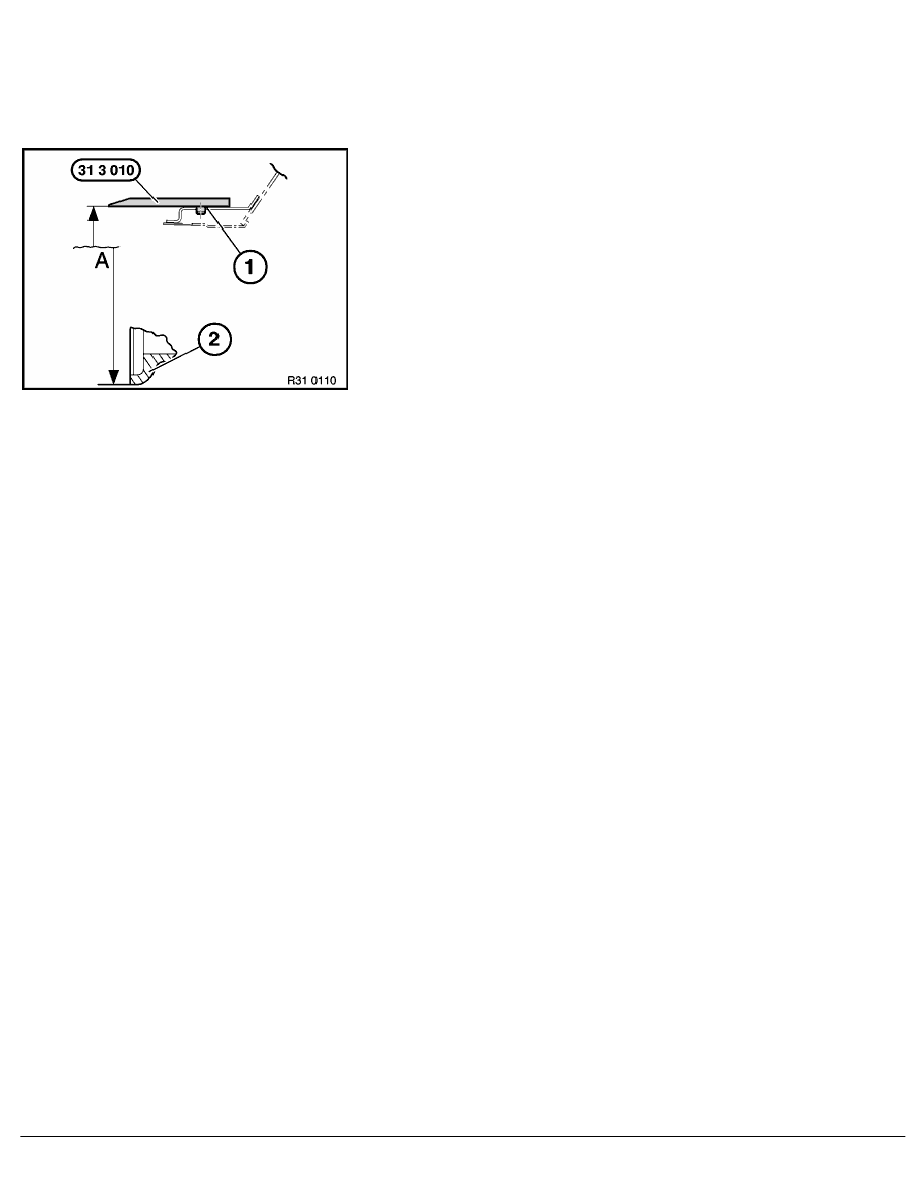

Open hood. Insert special tool 31 3 010 in left and right sides of
bore (1) in wheel arch.

Determining actual ride-level height (A):

Front axle measurement from special tool to rim flange (2) at
height of wheel center.

Rear axle measurement from wheel-arch lower edge to rim flange
(2) at height of wheel center.

Determine mean value of each wheel after lifting and lowering
vehicle body and then mean value of axle from these values.

If there is a deviation from nominal value,

refer to Technical Data

Installing new coil spring, refer to section on how to calculate
correct coil spring in parts microfiche / EPC.

RA  Measuring vehicle height setting (Z3)
