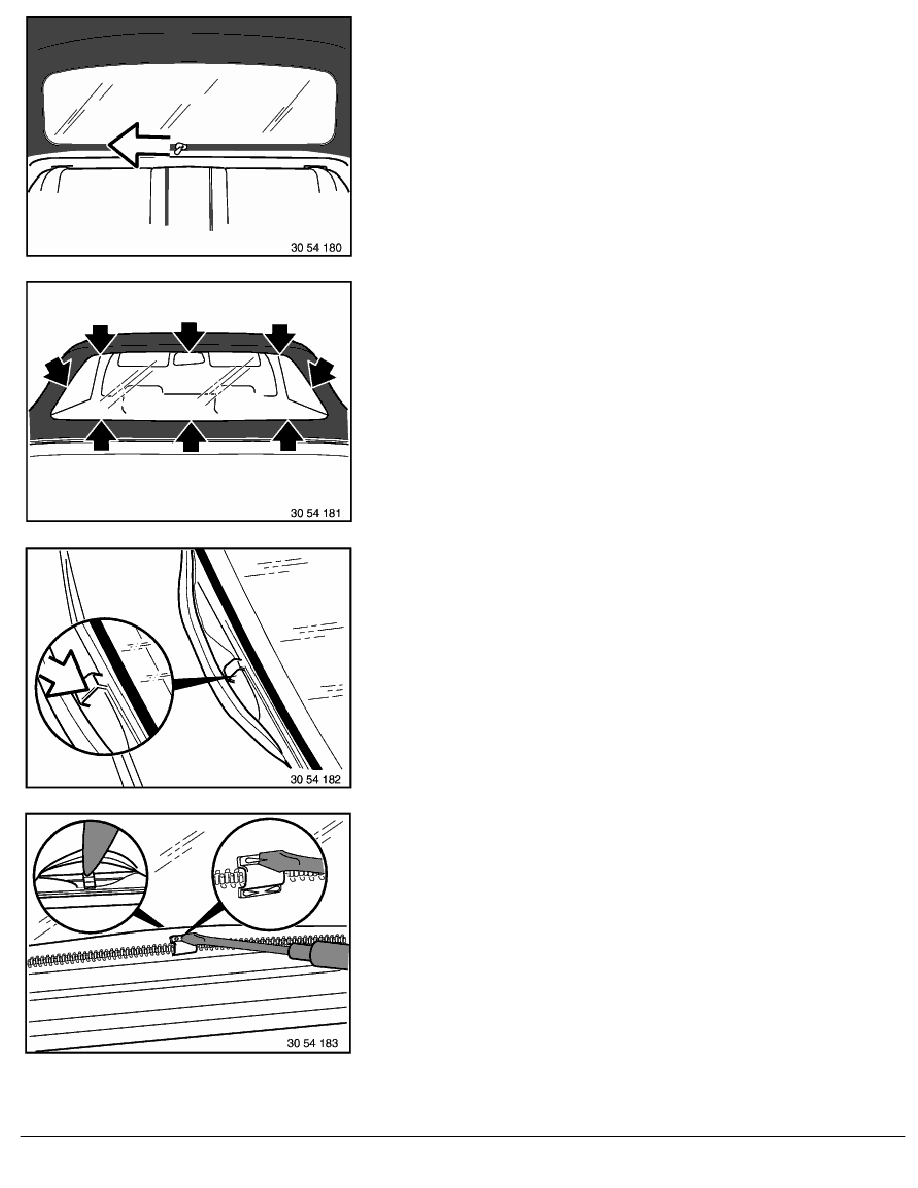

Slowly close zip fastener and remove zip fastener slide.

Caution!

Zip fastener must not start opening at one end.

Close convertible top but do not lock it down.

Note:

Check zip fastener (spiral) to ensure that it is closed all
around.

Insert retaining clip through zip fastener from outside.

Carefully position opening point for rear window.

Fit counter-support plate to inside and bend claw fasteners into
place.

Remove protective film from sealing tape.

Note:

Counterpressure from outside required on the retaining clip.

RA  Replacing rear window in convertible top (Z3 roadster, M roadster)
