Important!

In case of replacement or partial detachments, lay 6 mm dia.
butylene tape (sourcing reference: BMW Parts Service)
depending on the conditions on inner door panel or sound
insulation.

Seal cable penetrations with butylene tape.

Sound insulation must be bonded completely (i.e. without
interruption) with butylene tape, otherwise moisture will get
into the passenger compartment (leakage).

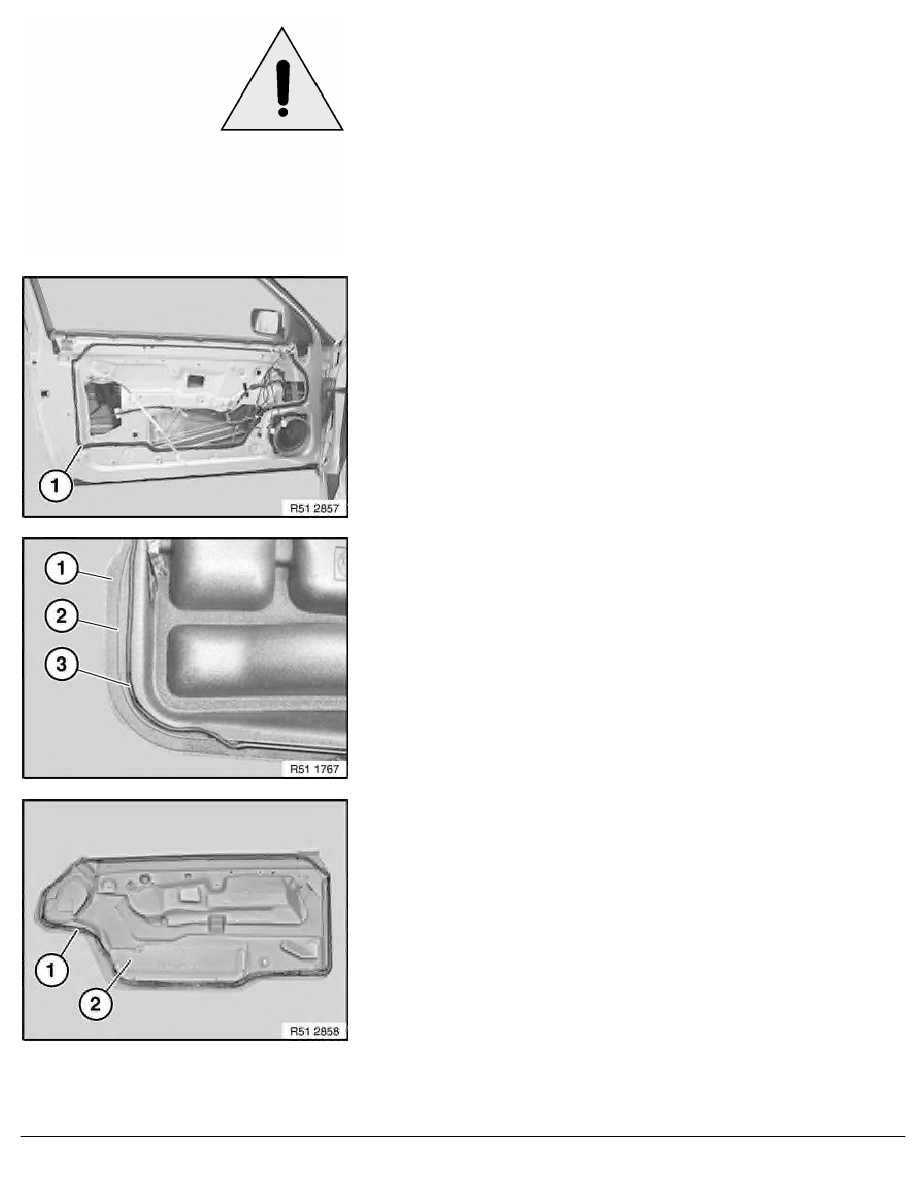

Note:

Position of butylene tape (1) on inner door panel is denoted on
side and at bottom by a groove.

Note:

A marking (2) is provided all round on the sound insulation (1).

Butylene tape (3) rests on or inside the marking (2).

Note:

Position of butylene tape (1) on sound insulation (2).

RA  Removing and installing/replacing sound insulation in left or right front door (
