22 11 001

Replacing right engine mount M57

Note:

Remove fan impeller and lay in radiator cowl; do not damage
radiator in so doing.

Remove underbody protection completely.

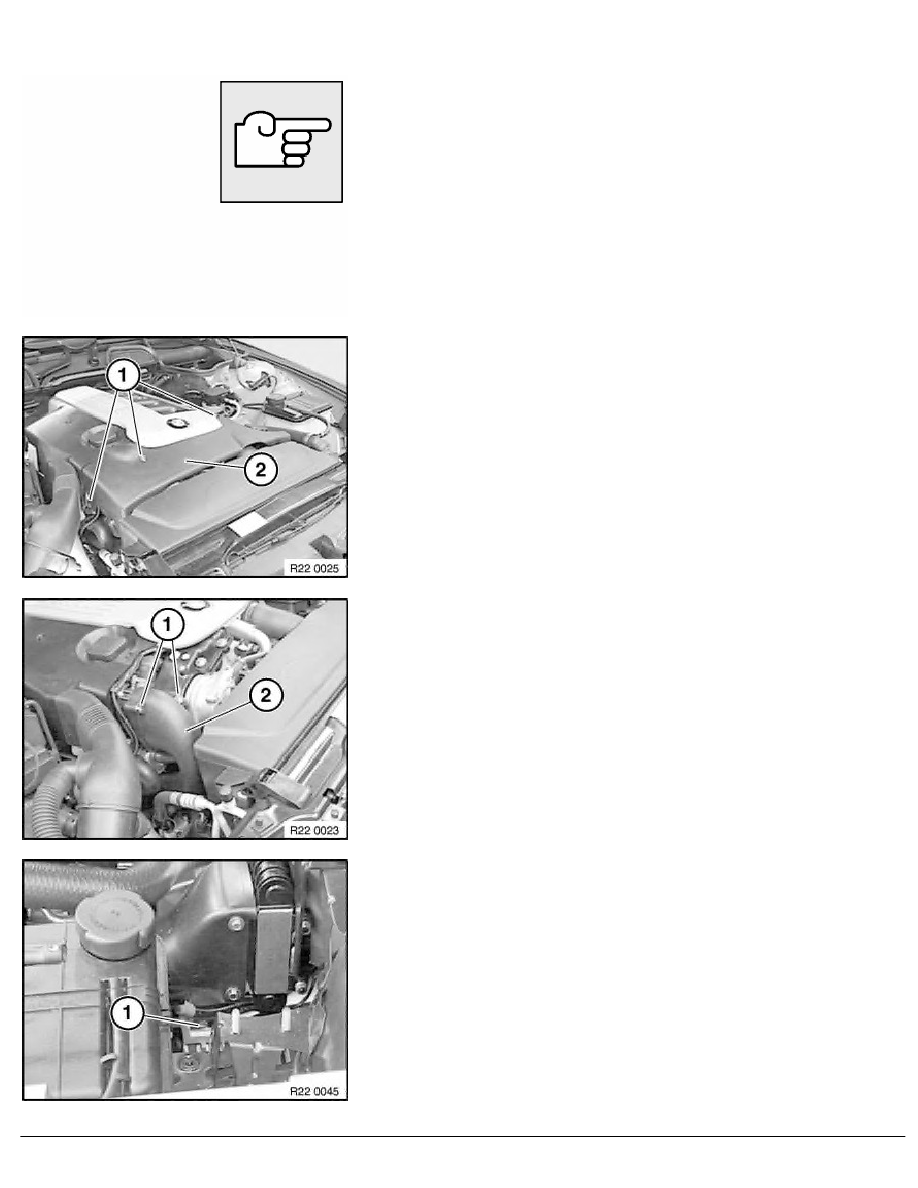

Release screws (1).

Remove acoustic cover (2).

Release screws (1).

Remove intake pipe (2) between outside air pan and turbocharger.

Left engine mount.

Slacken nut (1).
