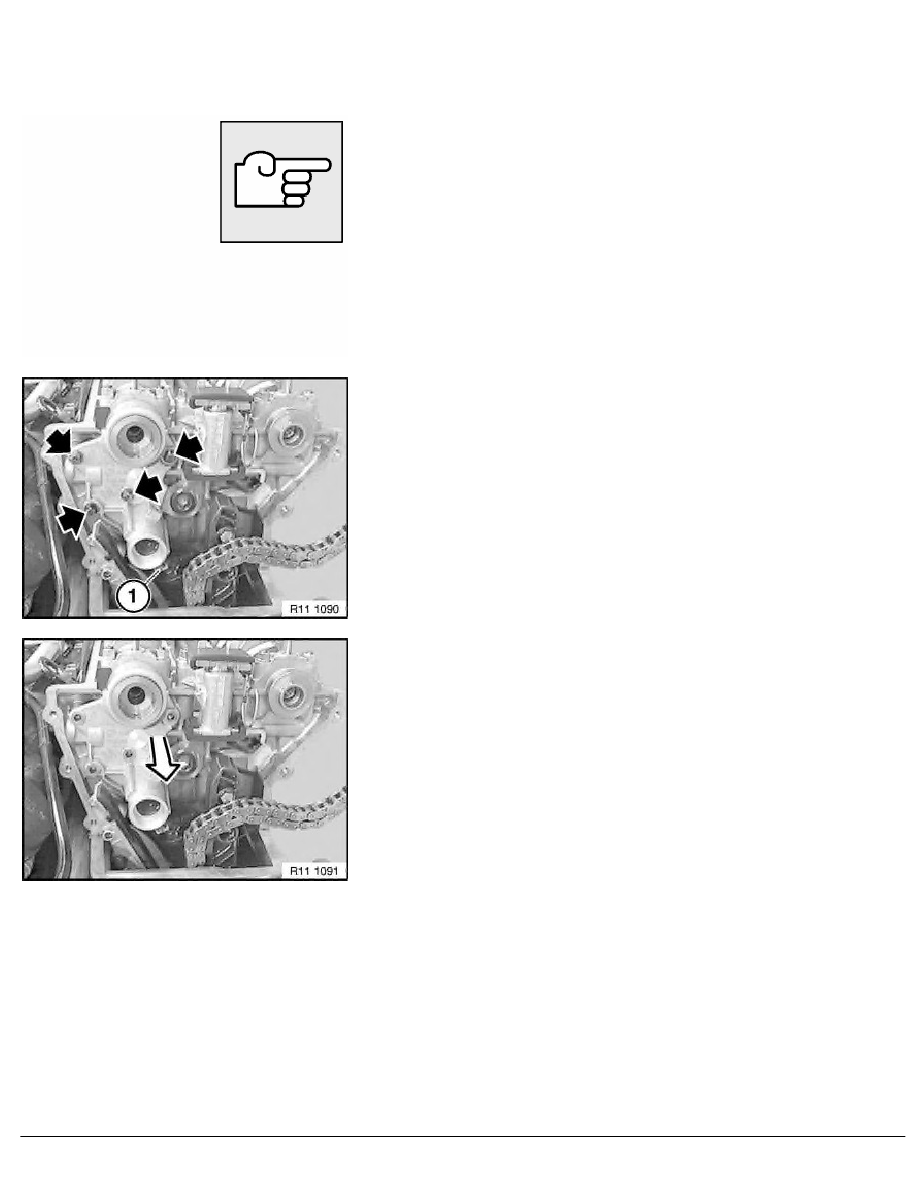

If necessary, remove non-return valve.

Insert commercially available screw with M10x1 thread or special
tool 13 5 132 as and extraction aid by hand in non-return
valve (1) and carefully remove.

Installation:

Replace sealing ring (1) on non-return valve.

Caution!

Check installed direction.

An incorrectly installed non-return valve will result in engine
damage.

Install non-return valve with M10x1 thread facing outwards.

Installation

Installation of the camshaft adjustment unit distributor is described
separately from removal.

Check correct installation position of non-return valve (1).

Feed in new gasket so that it is secured in groove on camshaft
bearing cover and over non-return valve (1).

RA  Removing and installing/replacing distributor on left camshaft adjustment unit (
