A

Impact absorber support, front

B

Front spring support

H

Front support point for front axle

I

Front axle mount, rear

J

Contact point on front axle

K

Console for front transmission carrier

L

Console for centre transmission carrier

Dimensions in mm.

E

Front rear axle support

F

Back support on rear axle

G

Rear spring support

M

Impact absorber support, rear

N

Crossmember, trunk floor

∅

20 mm

Dimensions in mm.

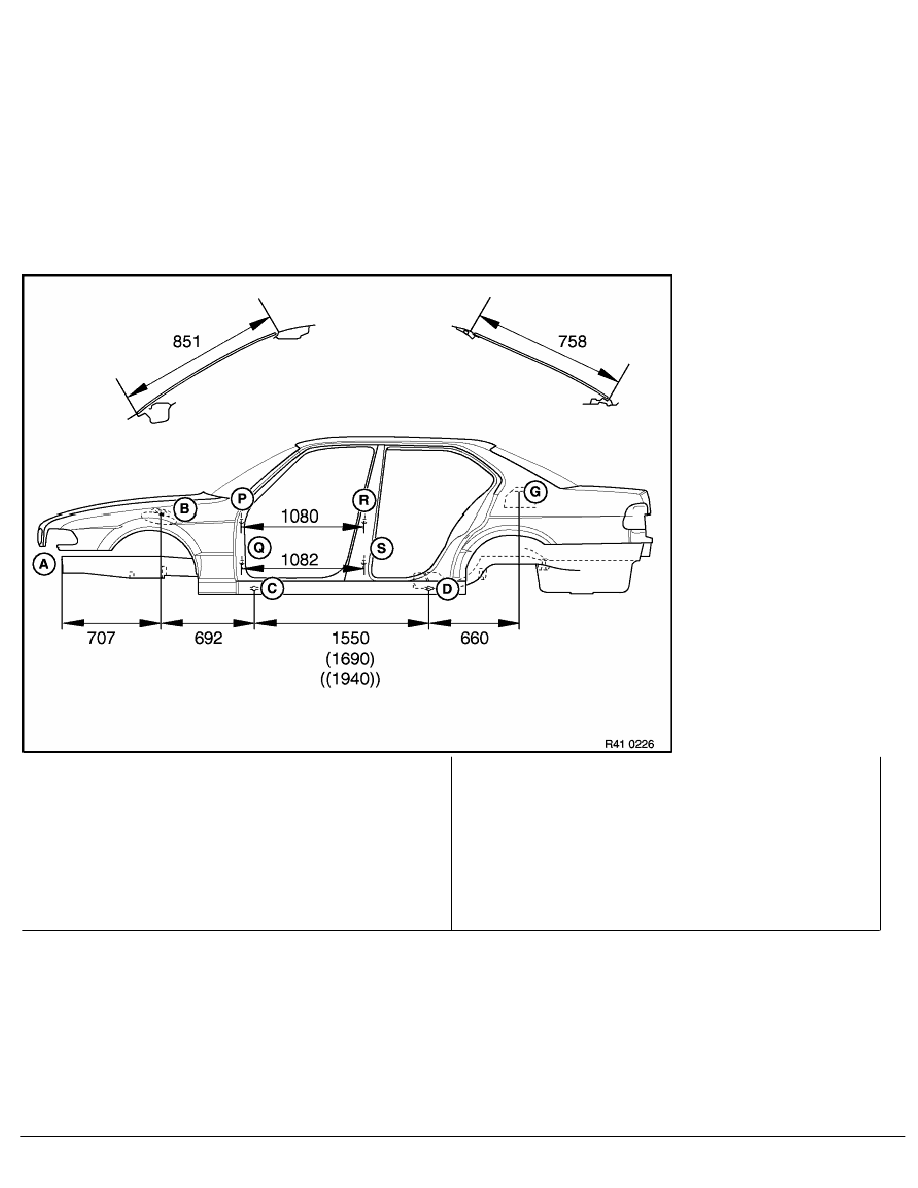

RA  Frame alignment control dimensions BMW 7 series E38
