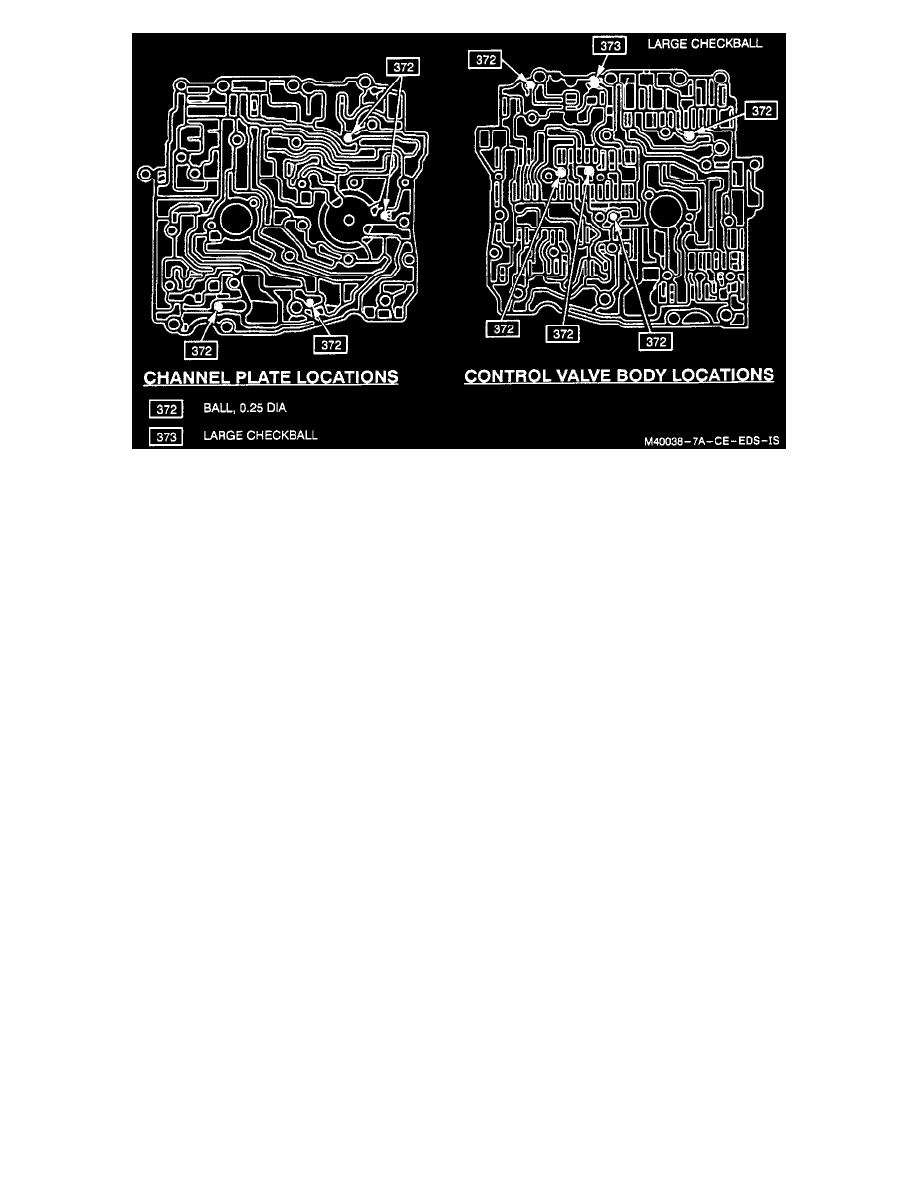

Checkball Locations.

INSTALL OR CONNECT

NOTE:  Do not use any type of grease to retain or hold parts during assembly of this unit. Greases other than the recommended assembly lube will
change transaxle fluid characteristics and cause undesirable shift conditions and/or filter clogging.

1. Retain checkballs in proper locations using assembly lube TRANSJEL J-36850, or equivalent (petroleum jelly). For checkball locations, refer to

figure.

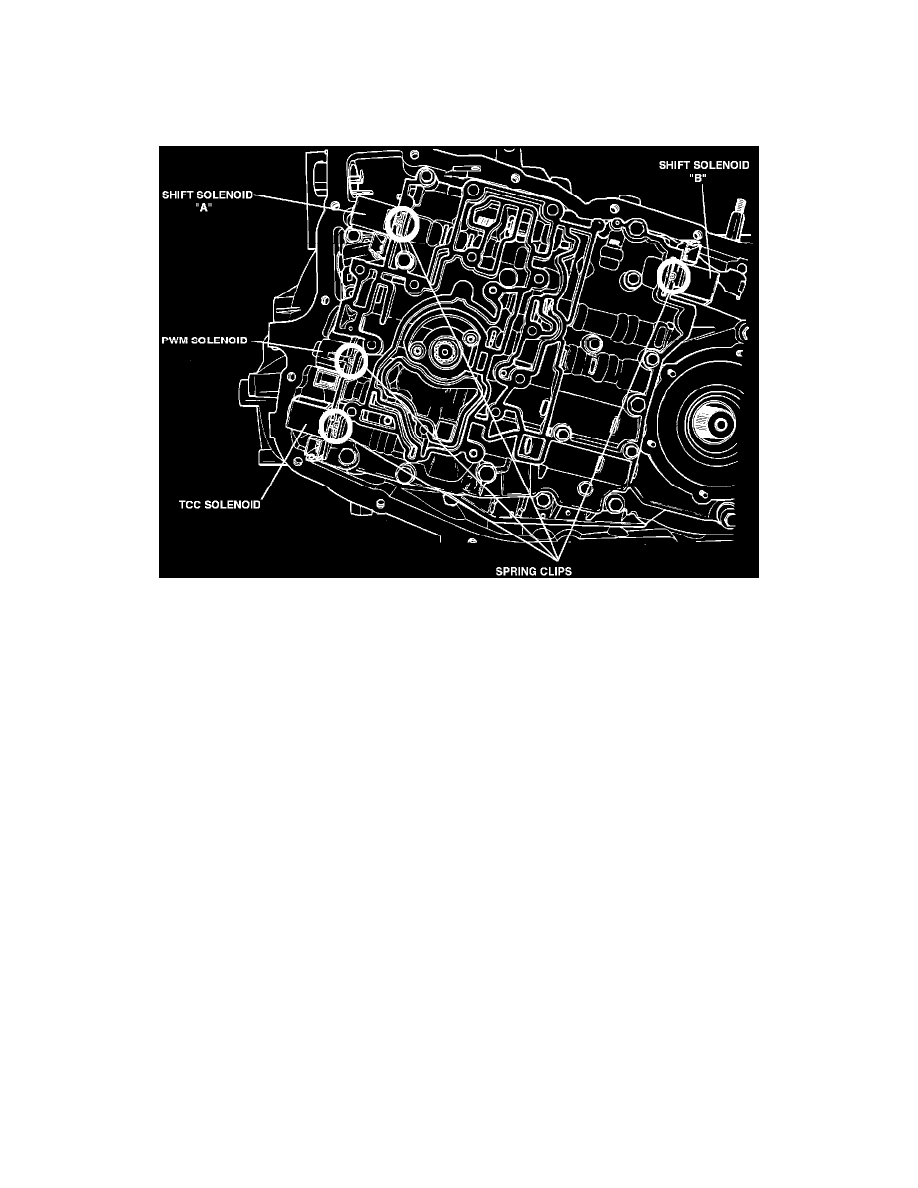

2. Solenoid screens, if previously removed.

3. Spacer plate and gasket, if previously removed.

4. Valve body and gasket.

5. Valve body to channel plate bolts. Refer to Figure for torque specifications.

NOTE:  Use torque wrench to tighten the valve body bolts. Do not exceed the torque specification. If exceeded, the bolts may break.
CAUTION:  Do not use impact type tools on the valve body or pump assembly.

6. Oil pump.

7. Wiring harness.

8. Case side cover.

9. Adjust fluid level.

Install Oil Pump Assembly
