Alignment: Service and Repair
Front Wheel Alignment

Preliminary Inspection

Toe setting is the only adjustment normally required. However, in special circumstances, such as damage due to road hazard or collision, camber may be
adjusted by modifying the strut assembly. Caster is not adjustable.

Front Camber Adjustment

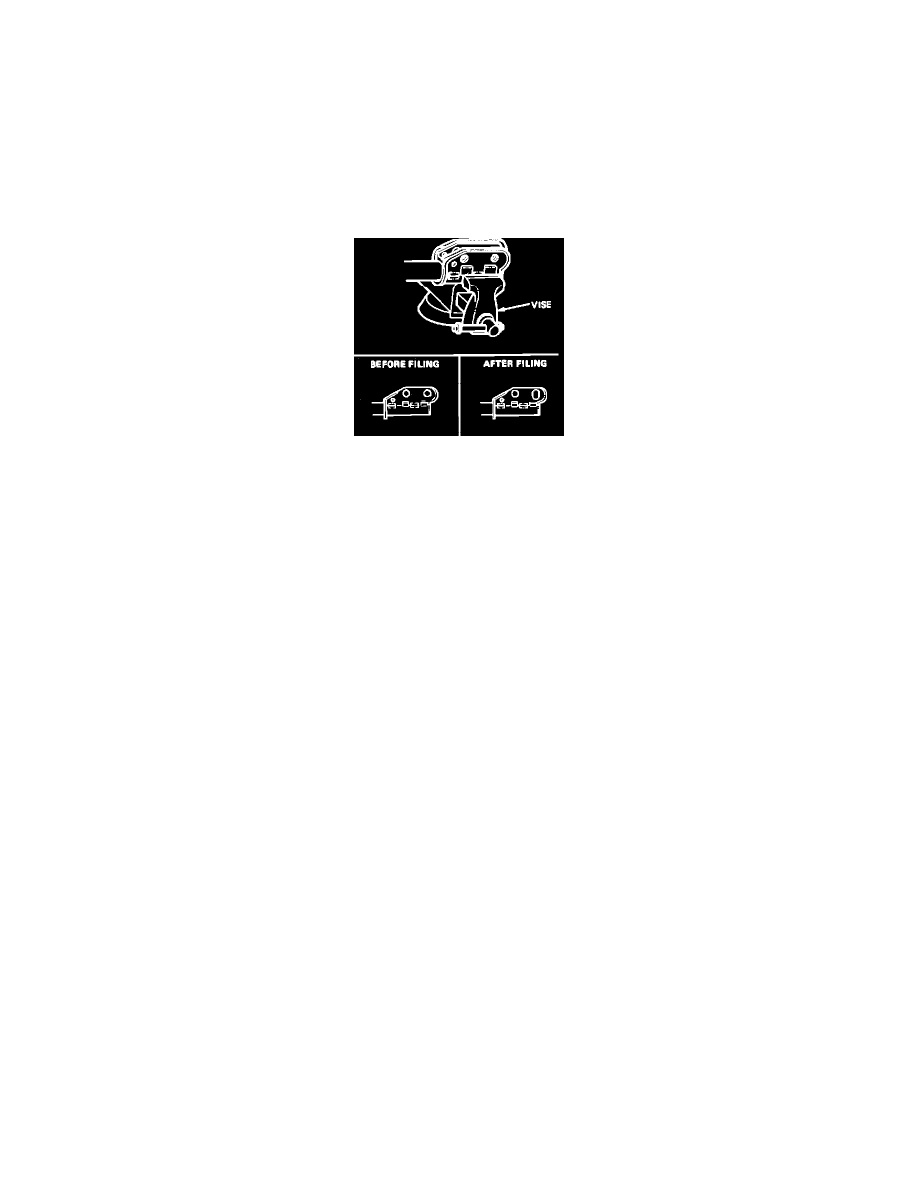

Fig. 1  Modifying Strut Bracket To Adjust Camber

1.

Secure bottom of strut assembly in a suitable vise.

2.

Enlarge bottom holes in outer flanges with a round file until holes in outer flanges match slots in inner flanges, Fig. 1.

3.

Connect strut to steering knuckle and install bolts finger tight.

4.

Grasp top of tire firmly, then move tire inboard or outboard until correct camber reading is obtained. Tighten retaining bolts enough to secure
camber setting.

5.

Remove wheel and tire and torque strut to steering knuckle retaining bolts to 133 ft. lbs.

Front Toe Adjustment

Toe is controlled by tie rod position. Adjustment is made by loosening the clamp bolts at the steering knuckle end of the tie rods and rotating the adjuster
to obtain proper toe setting. After correct toe setting is obtained, torque clamp bolts to 35 ft. lbs.
