To replace a damaged fusible link, cut it off beyond the splice. Replace with a repair link. When connecting the repair link, strip wire and use
staking-type pliers to crimp the splice securely in two places. For more details on splicing procedures, Refer "Typical Electrical Repair" Use crimp
and seal splices whenever possible.  See: Wire Repair Procedures/Typical Electrical Repair Procedures

Double Wire Feed Fusible Links

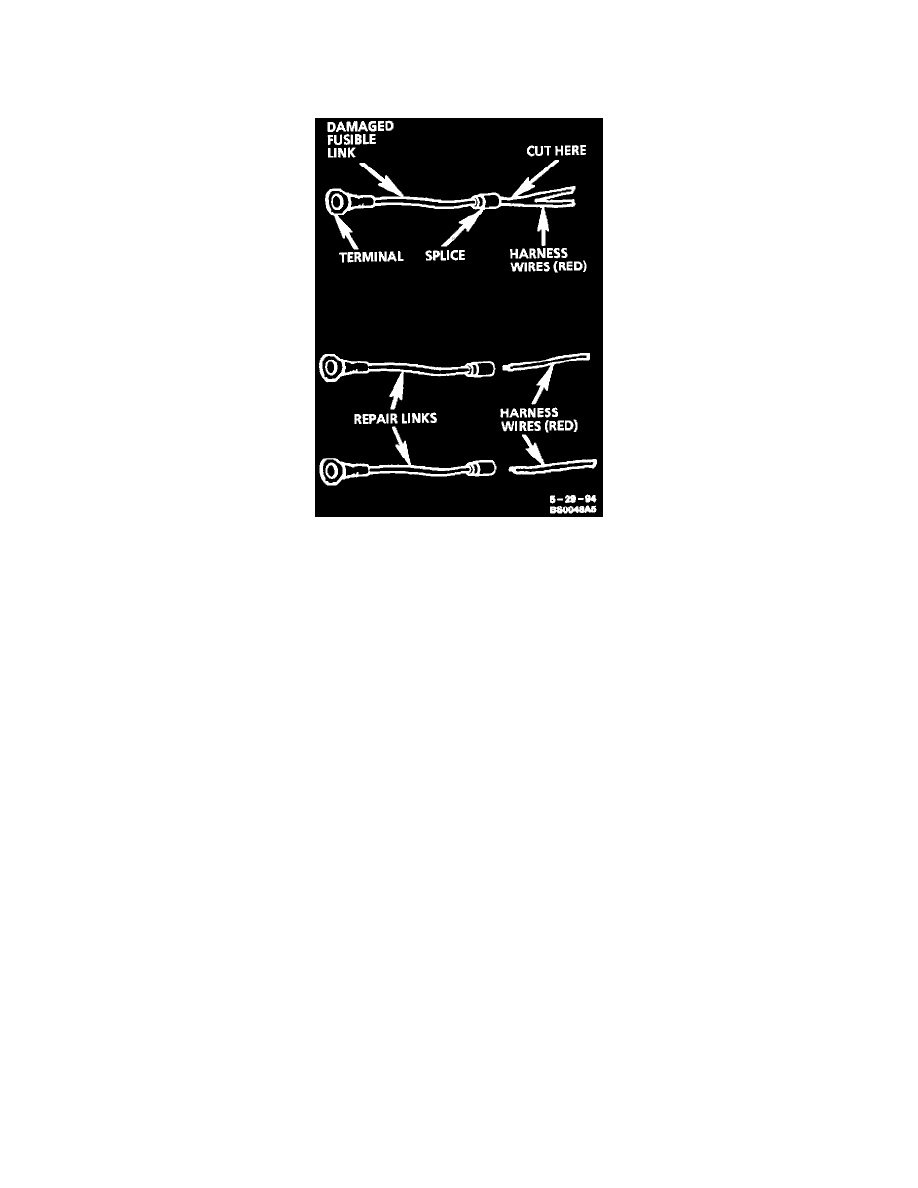

To replace a damaged fusible link which feeds two harness wires, cut them both off beyond the splice. Use two repair links, one spliced to each harness
wire.

General

There are three basic types of circuit protection devices: Circuit Breaker, Fuse and Fusible Links

General

After any electrical repair is made, always test the circuit afterwards by operating the devices in the circuit This confirms not only that the repair is
correct but, also, that it was the cause of the complaint.

Diode Replacement

Many vehicle electrical systems use a diode to isolate circuits and protect the components from voltage spikes. When installing a new diode, use the
following procedure:

Step 1: Open the Harness
If the diode is taped to the harness, remove all of the tape.

Step 2: Remove inoperative Diode
Paying attention to current flow direction, remove inoperative diode from the harness with a suitable soldering tool. If the diode is located next to a
connector terminal, remove the terminal(s) from the connector to prevent damage from the soldering tool.

Step 3: Strip the insulation
Carefully strip away a section of insulation next to the old soldered portion of the wire(s). Do not remove any more than is needed to attach the
new diode.
