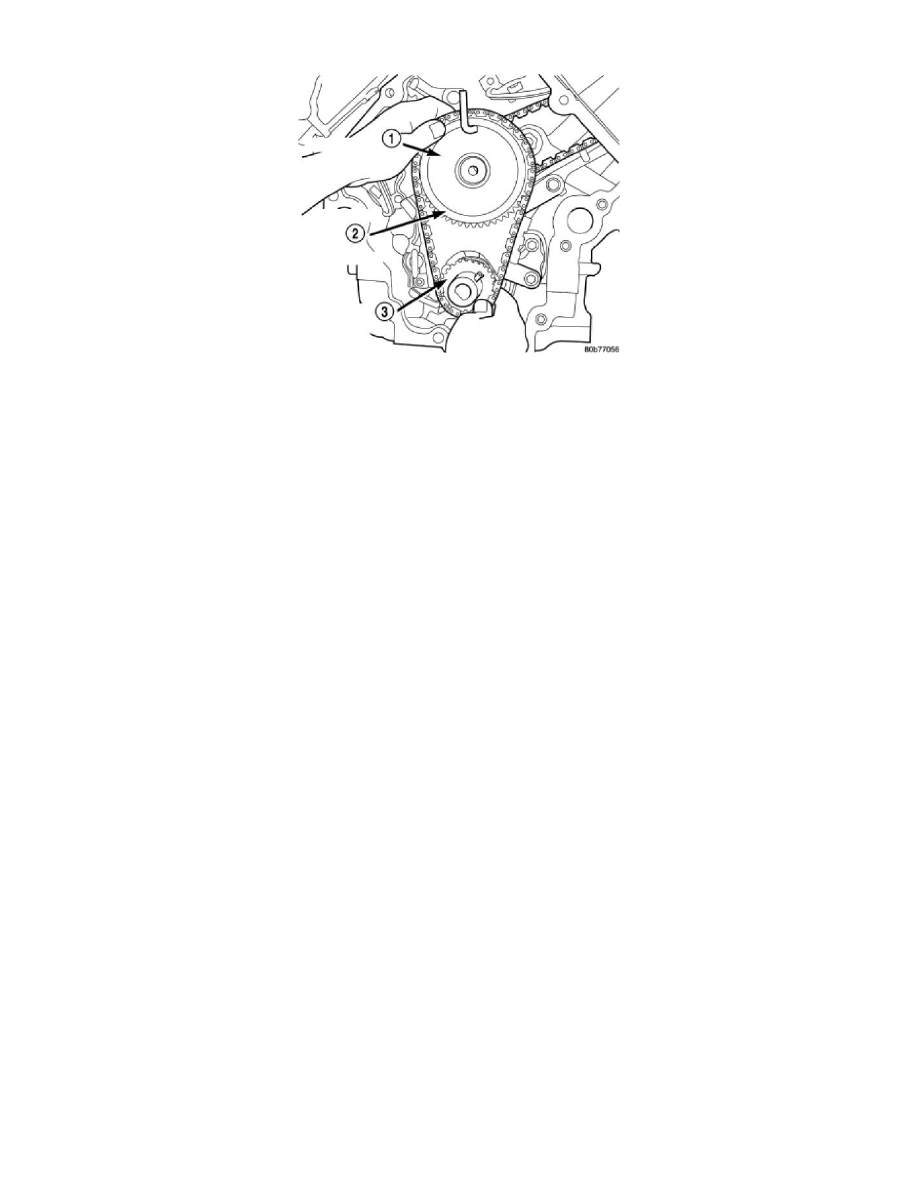

Timing Component Alignment Marks: Locations

^

Install both secondary chains onto the idler sprocket. Align two plated links on the secondary chains to be visible through the two lower openings
on the idler sprocket (4 o'clock and 8 o'clock). Once the secondary timing chains are installed, position special tool 8429 (6) to hold chains in
place for installation.

^

Align primary chain double plated links with the timing mark at 12 o'clock (1) on the idler sprocket. Align the primary chain single plated link
with the timing mark at 6 o'clock on the crankshaft sprocket (3).
