Page 2
background image

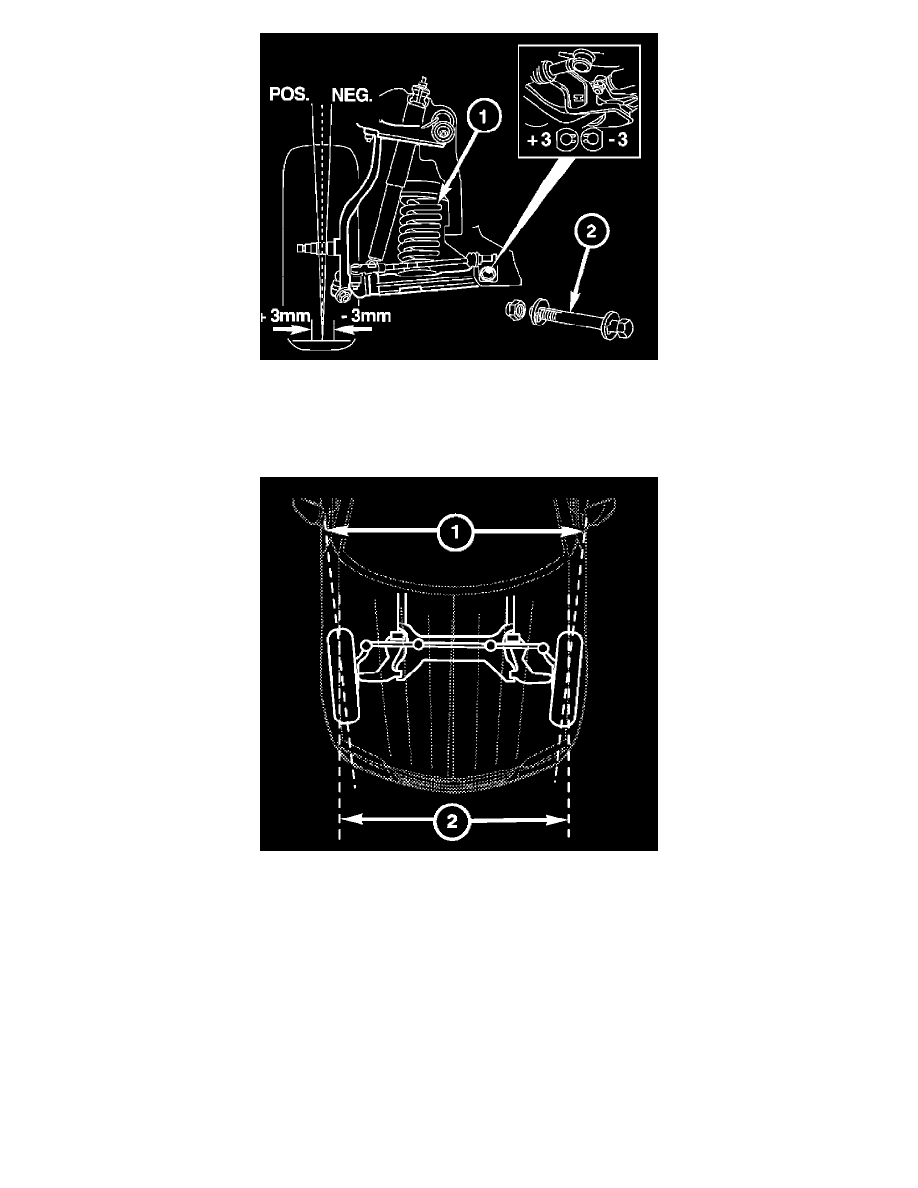

Is the inward or outward tilt of the wheel relative to the center of the vehicle. Tilting the top of the wheel inward provides negative camber (NEG.).
Tilting the top of the wheel outward provides positive camber (POS.). Incorrect camber will cause wear on the inside or outside edge of the tire.
-

+3 mm Range of adjustment ± 25 ' Camber.

WHEEL TOE POSITION

Is the difference between the leading inside edges (B) and trailing inside edges (A) of the front tires. Incorrect wheel toe position is the most common
cause of unstable steering and uneven tire wear. The wheel toe position is the final front wheel alignment adjustment.
-

Negative Toe (Toe Out) B > A.

-

Positive Toe (Toe In) B < A.

TOE-OUT ON TURNS
