Brake Master Cylinder: Service and Repair
Fluid Reservoir Fill Tube Replacement

NOTE:  The master cylinder fluid reservoir filler neck is removable from the master cylinder fluid reservoir. The filler neck if required, can be replaced
as a separate component of the fluid reservoir.
The filler neck is removed and installed using the following procedure.

REMOVE

1. Check brake fluid level in master cylinder fluid reservoir to be sure brake fluid is not in the filler neck. If brake fluid is in filler neck, lower fluid

level before removing filler neck from fluid reservoir

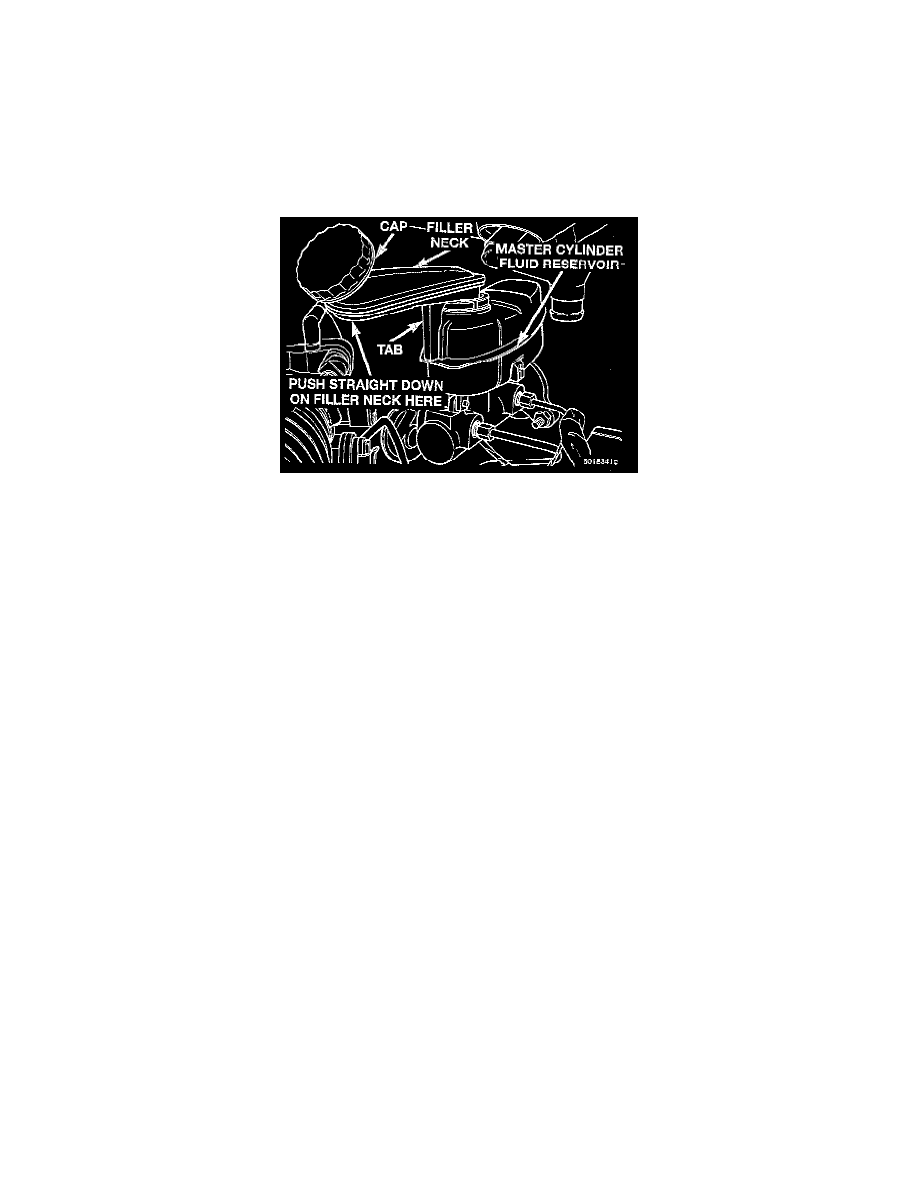

Master Cylinder Fluid Reservoir Filler Neck

2. Grasp filler neck at cap end and push straight down. This will cause the filler neck to pop out of the fluid reservoir.

INSTALL

1. Wet the O-ring on the reservoir end of the filler neck with fresh clean brake fluid.
2. Position the filler neck in the opening on the fluid reservoir. Ensure tab on filler neck is in the groove on the front of the fluid reservoir.
3. Push down while slightly rocking filler neck until filler neck snaps into the fluid reservoir opening.
4. Install cap on filler neck.
5. Check and/or add brake fluid in reservoir to ensure it is at the correct level.
