Chrysler Workshop Service and Repair Manuals

Heater Core: Service and Repair
Front Heater Core

REMOVAL

1. Drain coolant system.  Refer to: "Engine, Cooling and Exhaust : Cooling System : Service and Repair" See: Service and Repair
2. Remove left side lower column cover. Refer to: "Body and Frame : Interior Trim : Dashboard / Instrument Panel : Service and Repair".

See: Body and Frame/Interior Moulding / Trim/Dashboard / Instrument Panel/Service and Repair

3. Remove steering column assembly. Refer to: "Steering and Suspension : Steering : Steering Column : Service and Repair"  See: Steering and

Suspension/Steering/Steering Column/Service and Repair

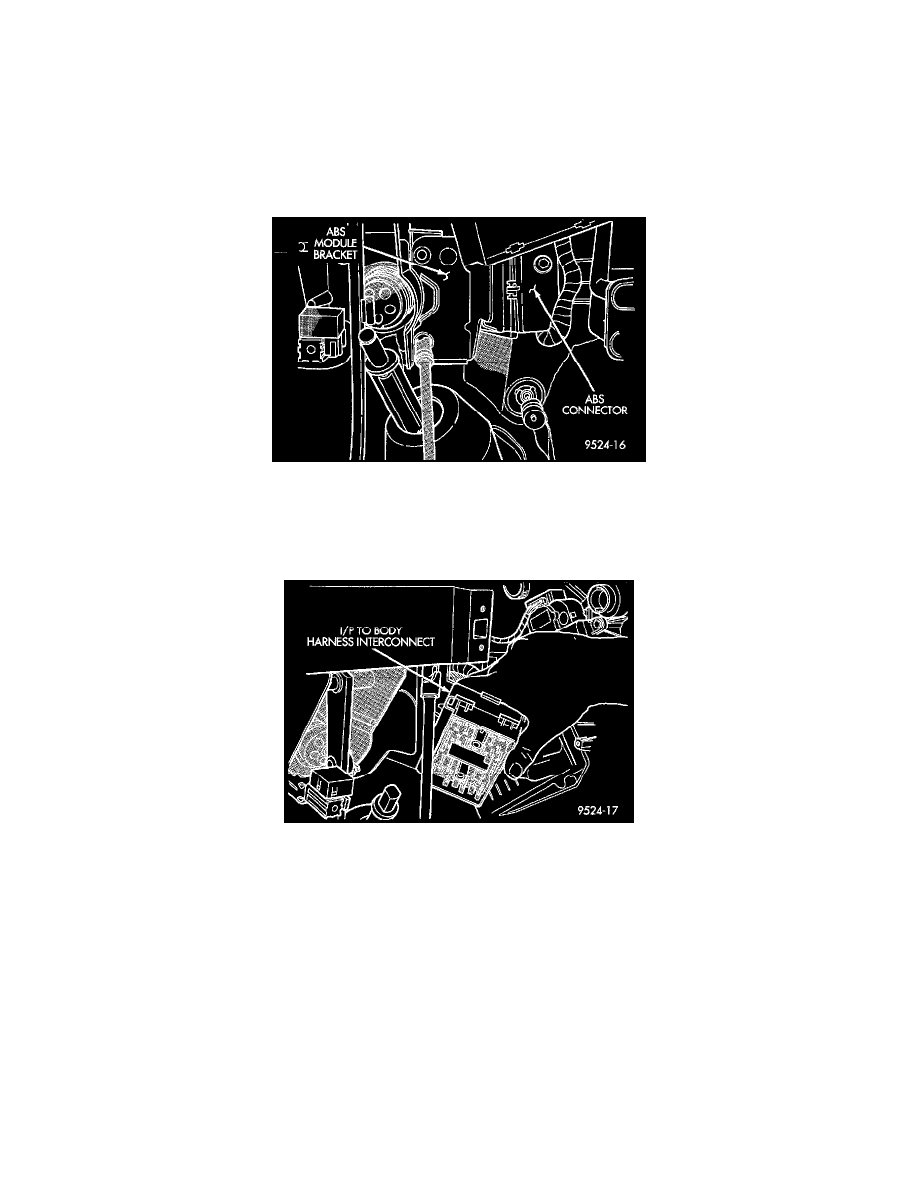

ABS Module

4. Remove ABS module, bracket and wiring. Refer to: "Brakes and Traction Control : Relays and Modules : Electronic Brake Control Module

: Service and Repair"  See: Brakes and Traction Control/Antilock Brakes / Traction Control Systems/Electronic Brake Control Module/Service
and Repair

Interconnect And Bracket

5. Remove I/P to body harness interconnect and bracket.
